多通道模态测试系统组成方案

多通道模态测试系统组成方案

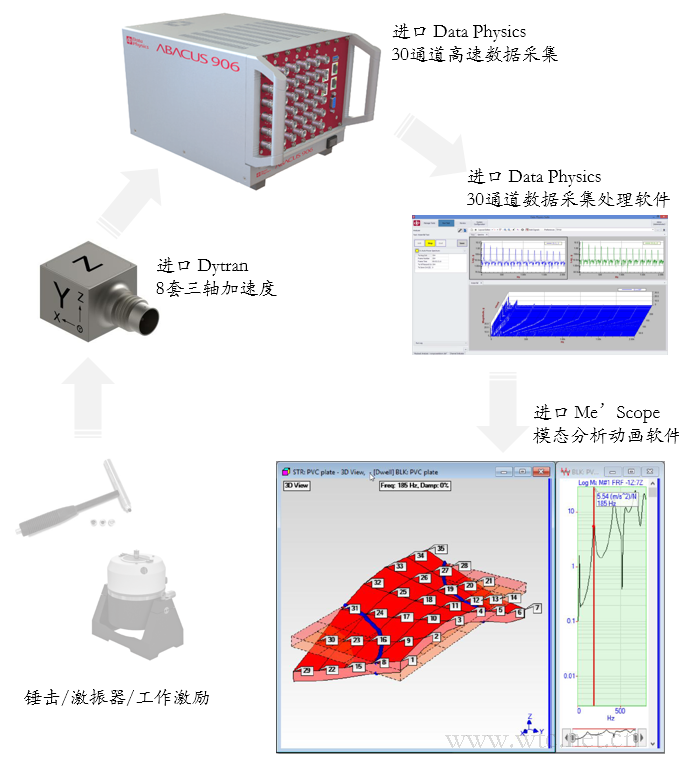

系统组成:

一. DP906振动数据采集分析仪

DP906单机箱**支持36个输入通道，可以通过并网的方式扩展到1000通道。DP906测量精度高，支持ICP传感器直连，支持猝发随机等各种激励信号源，是模态测试的理想工具。

1.　配置30个通道,其中20个固定输入通道,10可配置通道(输入/输出/转速通道)

2.　每DP906机箱**支持36个通道

3.　灵活的输入/输出配置

4.　内置500G电子硬盘

5.   24位sigma delta ADC,可达150dB动态范围

6.   80 kHz无混叠带宽,高达216 kHz 采样频率,51200分析谱线

7.　通道与通道间相位精度在40kHz仍优于0.5度

8.　数据可以储存在906中或主机PC中

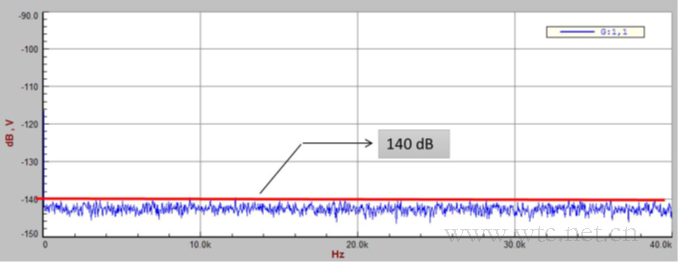

DP901优异的输入动态范围,本体噪声

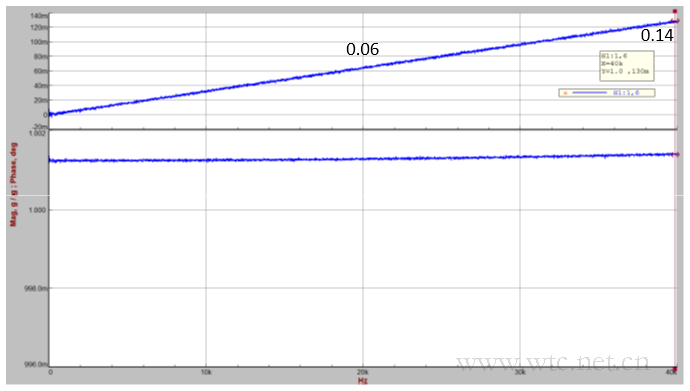

DP901优异的输入频率响应,相位特性

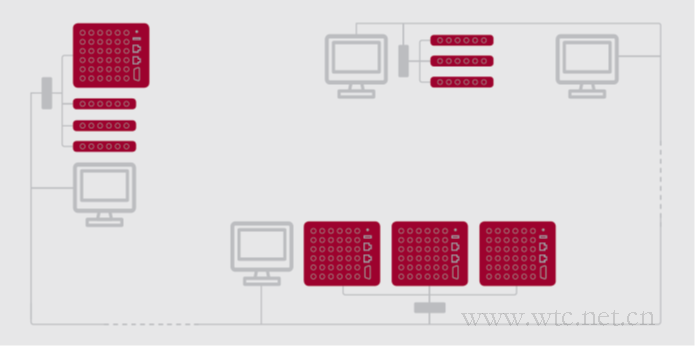

系统支持2~1000通道扩充

DP906基于FFT分析处理软件

1. Auto-Power Spectrum 频谱分析

2. Transfer Function 传函分析

3. Auto- & Cross-Correlation 相关分析

4. Histogram analysis 直方图分析

5. Frequency Resolution up to 51200 lines 分析谱线高达　51200线

6. Frame Size up to 131072 samples 采集帧大小高达　131072点　

7. Zoom analysis 支持细化FFT分析

8. Signal Math (DP930-80) 自定义信号运算

9. Multi Measurement (DP930-81) 同步多类型测量

10.Waterfall Analysis (DP930-25) 瀑布图显示

11.Throughput/Playback (DP930-23) 数据完整录制及回放

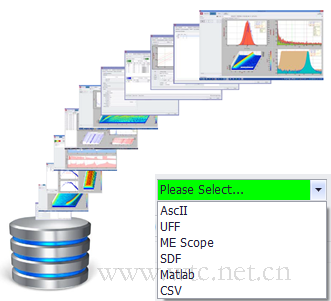

外支持导出到ME Scope,Matlab等

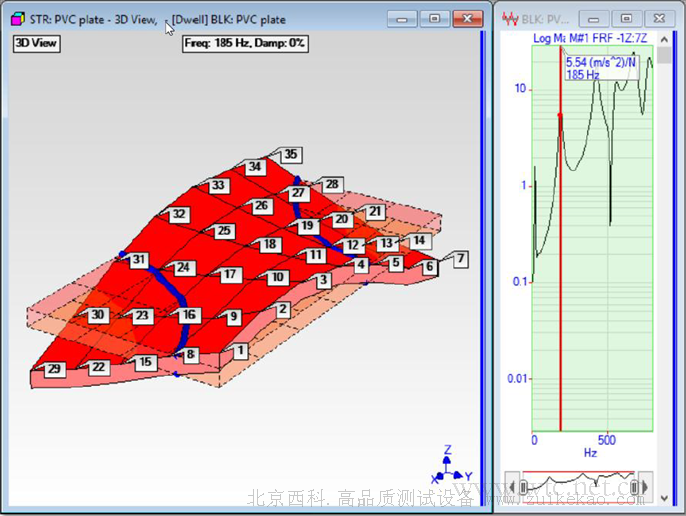

二.模态振形动画

ME'scope 模态分析主流软件,全球市场占有率超过70% 。ME'scope作为基于测试处理和分析的模态软件包，可使你很容易观察和分析机械和结构的多种噪声和振动问题的根源。

1.　导入测量数据

2.　交互式三维建模

3.　模态分析

4.   EMA 实验室模态分析(力锤,激振器)

5.　可视工作变形Visual ODS

6.　工作模态分析OMA

三.激励输入方式

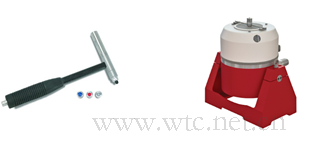

按照激励的方式可以分为：锤击法，激振器法，自然激励。锤击法使用模态力锤；激振器法用DP的模态激振器。

四.响应采集传感器

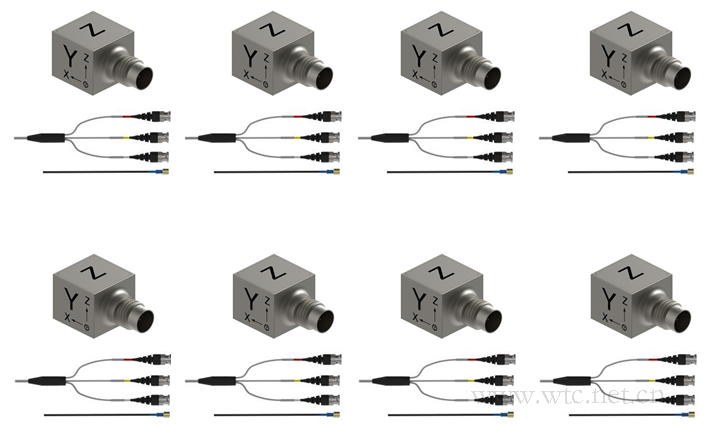

Dytran 326系列是一款低噪声，微型IEPE三轴加速度计，具有单个横向安装的4针电气连接。

灵敏度10 mV / g，范围500g，径向4针1 / 4-28连接器，4-40螺孔，5.6克，–60至+ 250°F操作

根据结构的大小，测量的频率范围，也可以选择其它测量传感器...
