Data Physics 测控仪器数据记录配套录音和播放功能

数据记录配套录音和播放功能

作为磁盘分析吞吐量的一部分，Data Physics的SignalCalc动态信号分析器和SignalStar振动控制器软件中提供了语音记录功能，允许用户在测试过程中利用输入通道将语音记录为注释。

高调测试通常要求客户监视测试过程中发生的关键事件。有各种可能的事件。一些示例是卫星中组件的共振，涡轮压缩机上的轴承问题以及旋转机械中的齿轮啮合情况。监视事件涉及在测试过程中记下很多笔记，例如事件的类型，发生的时间和事件的持续时间。这些注释将帮助用户在后期分析期间识别事件。该过程不仅耗时，而且存在以后错放文档的风险。

手动簿记的另一种方法是使用外部磁带录音机记录语音数据。但是，它增加了不必要的复杂性，并增加了测试所需的时间。

语音录制功能的语音注释为此问题提供了一个很好的解决方案。批注会与所有渠道收集的数据及时同步。在回放期间，语音记录可用作提示通道，以识别指导回放分析过程的重要事件。

测试过程分为3个步骤：

1.      测试和录音阶段

除了通常的测试设置外，麦克风还连接到输入通道之一以录制语音。低成本ICP麦克风非常适合录制语音，因为分析仪或控制器可以为麦克风供电。在测试进行期间，将记录操作员针对各种事件所做的语音注释，并将其与吞吐量数据一起存储。

2.      事件识别

（回放DAC模式）-在回放DAC模式下，可以通过扬声器收听语音通道数据来标记事件。在收听评论时，语音通道菜单上的添加标记按钮会添加与事件关联的时间。下面的事件列表由事件时间和在飞机上进行正弦扫描测试的注释标识（参见图1）。

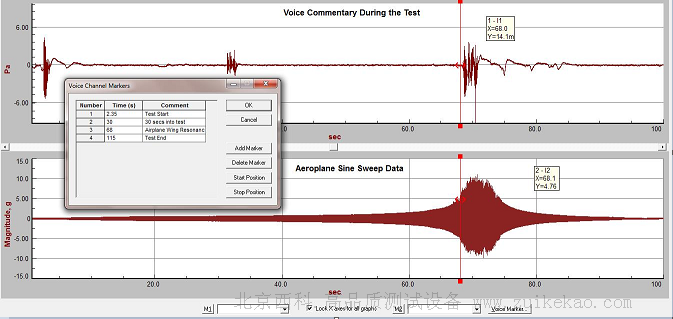

图1：与实际测试数据同步的语音评论的吞吐量显示（上图）

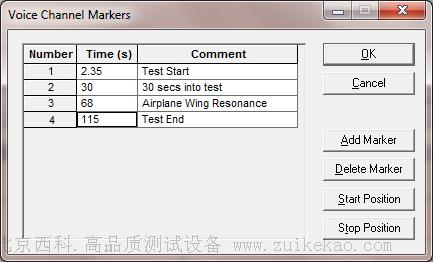

图2：语音通道标记菜单

尽管吞吐量文件上的数据压缩显示可以直观地显示事件，但无语音注释很难将其与实际事件。

3.      分析标记的事件（回放分析）

可以通过在语音通道标记菜单中选择已识别的事件并使用开始和停止位置按钮来对其进行分析。可以使用吞吐量面板上的光标进一步细化开始和停止时间以进行分析。

语音记录是吞吐量记录和播放选项中内置的宝贵工具。它允许用户在测试过程中将各种事件记录为语音注释，从而**程度地减少了对外部文档的需求。
