美国Lansmont Test Partner(TP4) 冲击跌落测量仪,冲击加速度测量,G值测量,应变测量,速度变化量和脉宽测量,高速瞬态冲击波形测量分析,冲击碰撞加速度波形分析(进口.兰斯蒙特)
编号: 10E-002-LAN
品牌: 美国lansmont(蓝氏)
型号: TP4
规格: 8~512通道
概述: Test Partner 4(简称 TP4)是Lansmont公司最新一代信号采集系统,用于捕抓和分析动态事件。内置支持IEPE传感器和事件检测的独立8通道模拟采集卡,采样频率可配置到2.5MHz,既可用于跌落、冲击、碰撞和振动环境数据采集,也可用于一些超高频的高速冲击数据甚至爆炸数据的采集。
分类: 冲击跌落测量仪
产品详情

TP4 冲击 跌落加速度采集分析系统-02.png


TP4 冲击 跌落加速度采集分析系统-04.png


TP4 冲击 跌落加速度采集分析系统-09.png


TP4 冲击 跌落加速度采集分析系统-10.png



TP4 冲击 跌落加速度采集分析系统-13.png



TP4 冲击 跌落加速度采集分析系统-07.png



TP4 冲击 跌落加速度采集分析系统-06.png



TP4 冲击 跌落加速度采集分析系统-05.png



TP4 冲击 跌落加速度采集分析系统-08.png



美国Lansmont Test Partner(TP4) 冲击跌落测量仪,冲击加速度测量,G值测量,应变测量,速度变化量和脉宽测量,高速瞬态冲击波形测量分析,冲击碰撞加速度波形分析(进口.兰斯蒙特)

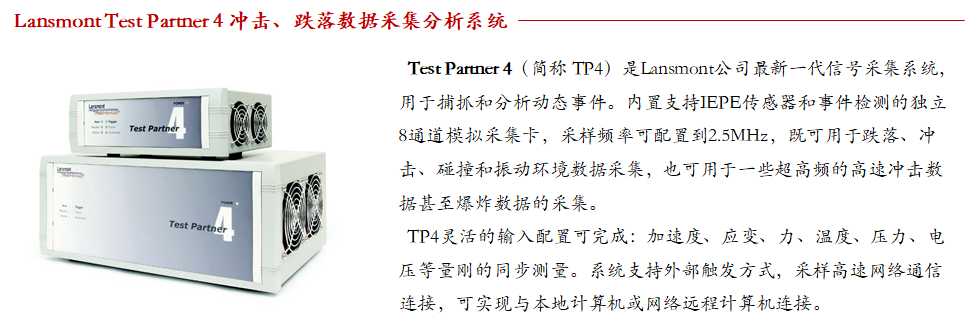

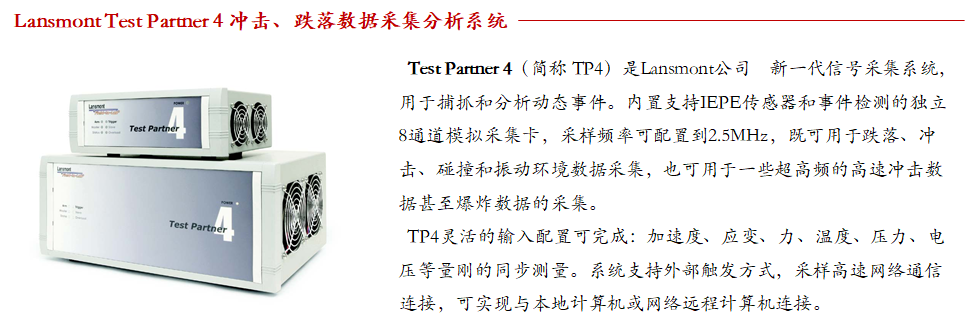

Test Partner 4(简称 TP4)是Lansmont公司最新一代信号采集系统,用于捕抓和分析动态事件。内置支持IEPE传感器和事件检测的独立8通道模拟采集卡,采样频率可配置到2.5MHz,既可用于跌落、冲击、碰撞和振动环境数据采集,也可用于一些超高频的高速冲击数据甚至爆炸数据的采集。

TP4灵活的输入配置可完成:加速度、应变、力、温度、压力、电压等量刚的同步测量。系统支持外部触发方式,采样高速网络通信连接,可实现与本地计算机或网络远程计算机连接。

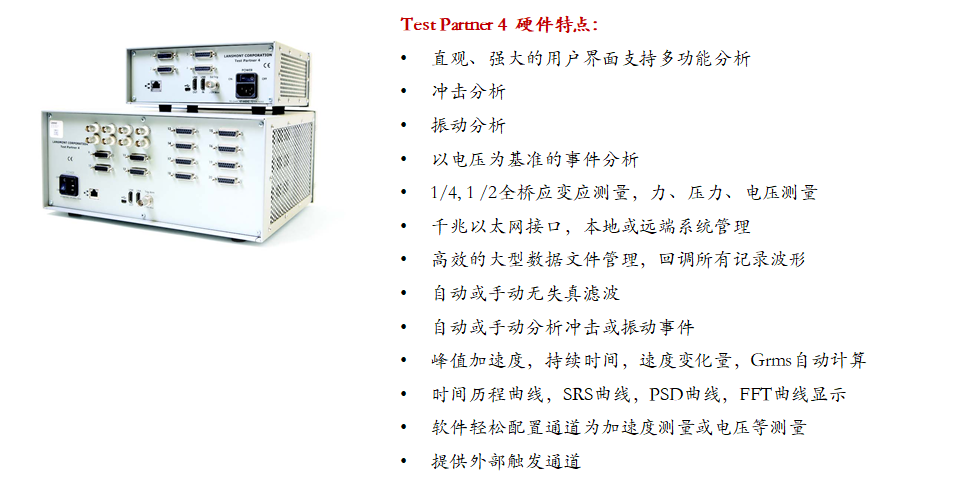

Test Partner 4   硬件特点:
直观、强大的用户界面支持多功能分析
冲击分析
振动分析
以电压为基准的事件分析
1/4, 1 /2全桥应变应测量,力、压力、电压测量
千兆以太网接口,本地或远端系统管理
高效的大型数据文件管理,回调所有记录波形
自动或手动无失真滤波
自动或手动分析冲击或振动事件
峰值加速度,持续时间,速度变化量,Grms自动计算
时间历程曲线,SRS曲线,PSD曲线,FFT曲线显示
软件轻松配置通道为加速度测量或电压等测量
提供外部触发通道

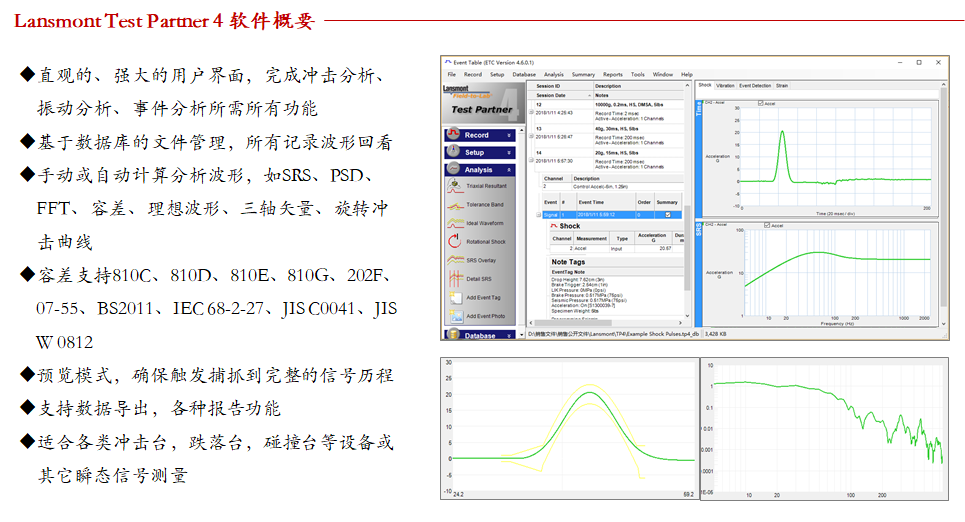

Lansmont Test Partner 4 软件概要
TP4直观的、强大的用户界面,完成冲击分析、振动分析、事件分析所需所有功能
基于数据库的文件管理,所有记录波形回看
手动或自动计算分析波形,如SRS、PSD、FFT、容差、理想波形、三轴矢量、旋转冲击曲线
容差支持810C、810D、810E、810G、202F、 07-55、BS2011、IEC 68-2-27、JIS C0041、JIS W 0812
预览模式,确保触发捕抓到完整的信号历程
支持数据导出,各种报告功能
适合各类冲击台,跌落台,碰撞台等设备或其它瞬态信号测量

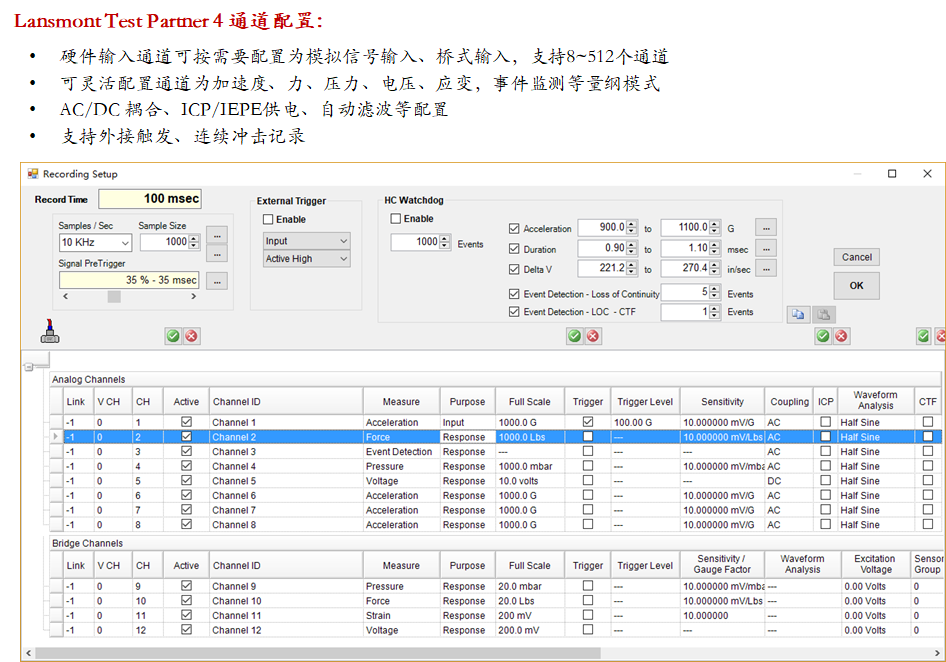

Lansmont Test Partner 4 通道配置:
TP4硬件输入通道可按需要配置为模拟信号输入、桥式输入,支持8~512个通道
可灵活配置通道为加速度、力、压力、电压、应变,事件监测等量纲模式
AC/DC 耦合、ICP/IEPE供电、自动滤波等配置
支持外接触发、连续冲击记录

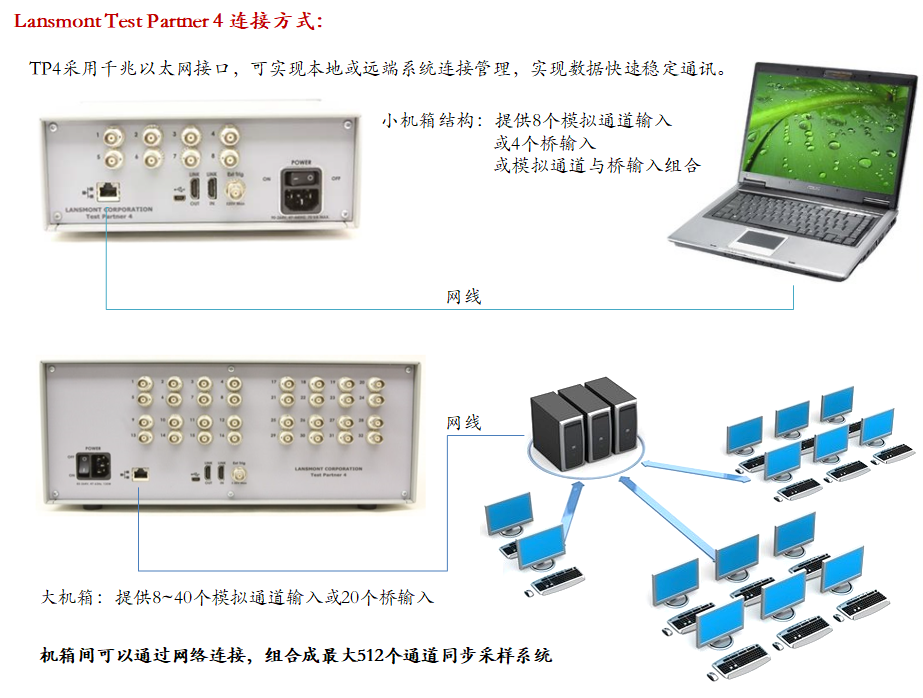

Lansmont Test Partner 4 连接方式:
TP4采用千兆以太网接口,可实现本地或远端系统连接管理,实现数据快速稳定通讯。

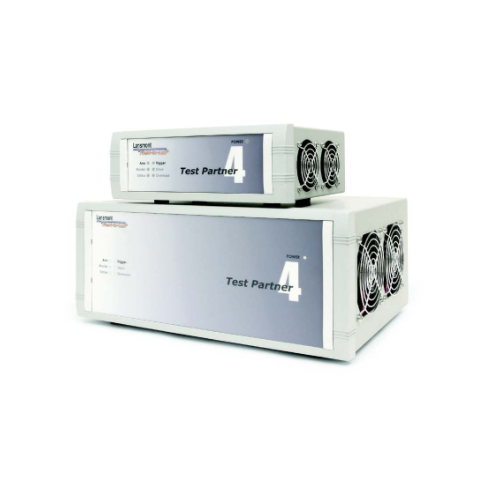

小机箱结构:提供8个模拟通道输入,或4个桥输入,或模拟通道与桥输入组合
大机箱:提供8~40个模拟通道输入或20个桥输入
机箱间可以通过网络连接,组合成最大512个通道同步采样系统


Lansmont Test Partner 4 应用案例

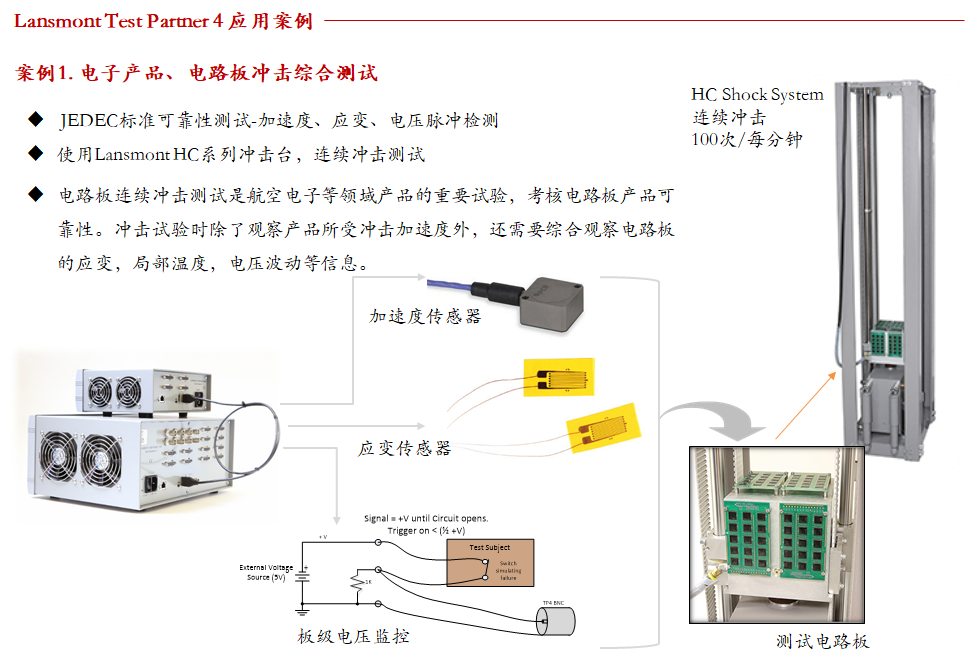

案例1. 电子产品、电路板冲击综合测试
JEDEC标准可靠性测试-加速度、应变、电压脉冲检测
使用Lansmont HC系列冲击台,连续冲击测试
电路板连续冲击测试是航空电子等领域产品的重要试验,考核电路板产品可靠性。冲击试验时除了观察产品所受冲击加速度外,还需要综合观察电路板的应变,局部温度,电压波动等信息。

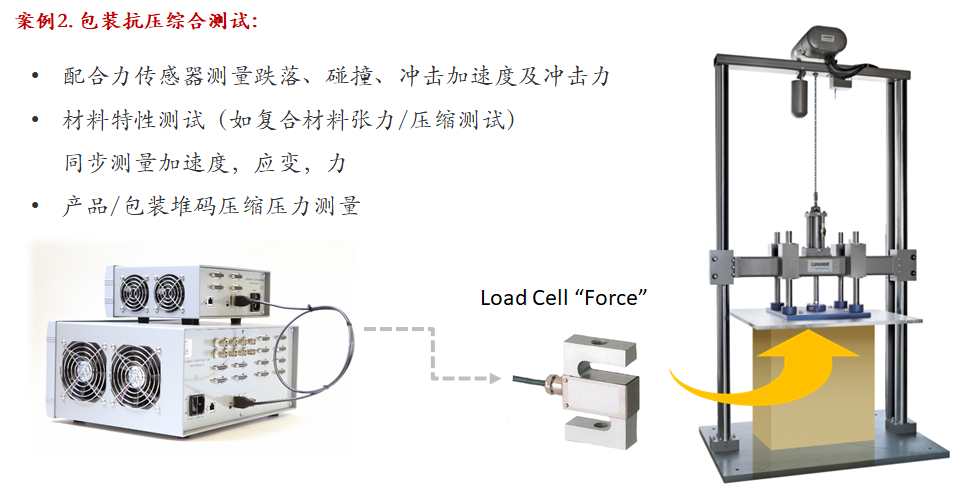

案例2. 包装抗压综合测试
配合力传感器测量跌落、碰撞、冲击加速度及冲击力
材料特性测试(如复合材料张力/压缩测试),同步测量加速度,应变,力
产品/包装堆码压缩压力测量

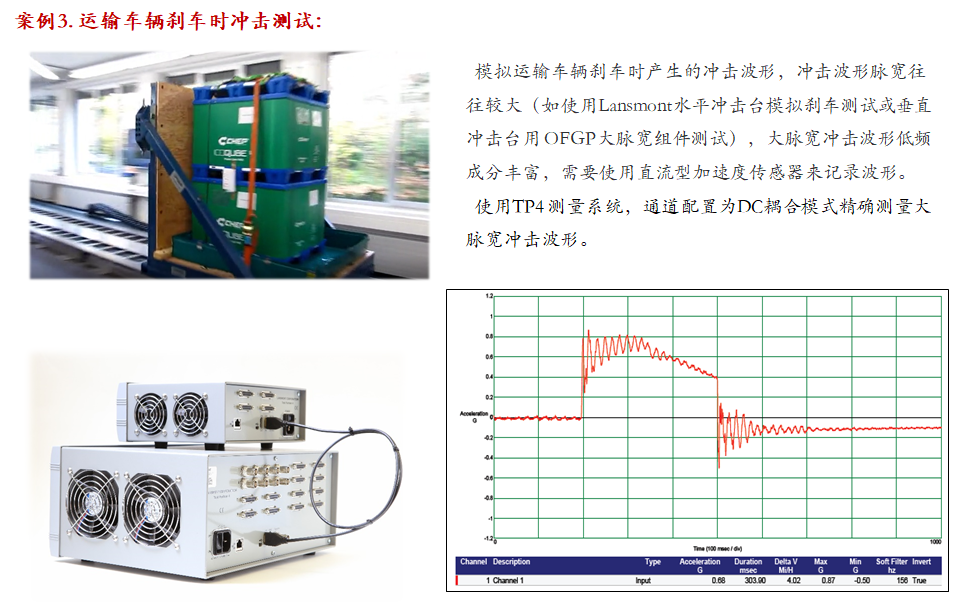

案例3. 运输车辆刹车时冲击测试:
模拟运输车辆刹车时产生的冲击波形,冲击波形脉宽往往较大(如使用Lansmont水平冲击台模拟刹车测试或垂直冲击台用 OFGP大脉宽组件测试),大脉宽冲击波形低频成分丰富,需要使用直流型加速度传感器来记录波形。
使用TP4 测量系统,通道配置为DC耦合模式精确测量大脉宽冲击波形。

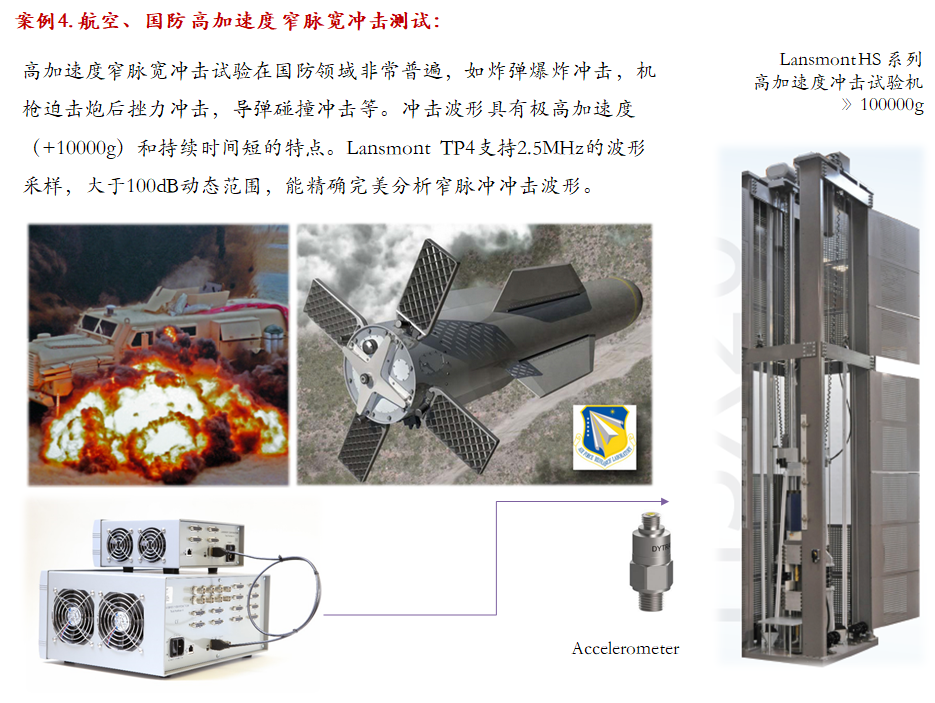

案例4. 航空、国防 高加速度 窄脉宽冲击测试:
高加速度窄脉宽冲击试验在国防领域非常普遍,如炸弹爆炸冲击,机枪迫击炮后挫力冲击,导弹碰撞冲击等。冲击波形具有极高加速度(+10000g)和持续时间短的特点。Lansmont TP4支持2.5MHz的波形采样,大于100dB动态范围,能精确完美分析窄脉冲冲击波形。
