北京WTC TD103,TD203,TD106,TD206,TD210 风冷中小型振动台,电磁振动台,单轴振动台,水平垂直振动台,振动平台,震动台,振动试验机,振动测试台,振动测试系统(北京西科)
编号: 10J-201-WTC
品牌: 北京西科(WTC)
型号: TD103,TD203,TD106,TD206,TD210
规格: 推力3000N至10kN
概述: TD系列电磁振动台,经专业强化设计,满足长时间工作;加装耐振底座可实现垂直和水平方向振动;标准台体安装了高效隔振气囊装置,使振动传递到周边建筑物的幅值降到最低,在大多数情况下不需要额外地基。振动台与功率放大器,振动控制器组成一套完整的振动试验系统,满足:MIL-STD,DIN,ISO,ASTM,IEC,ISTA,GB,GJB,JIS等国家和国际标准!
分类: 电磁振动台
产品详情

WTC 国产风冷振动台-02.png


WTC 国产风冷振动台-03.png


WTC 国产风冷振动台-04.png



WTC 国产风冷振动台-05.png



WTC 国产风冷振动台-10.png



WTC 国产小型振动台-04.png


WTC 国产小型振动台-07.png



WTC 国产风冷振动台-11.png



北京WTC TD103,TD203,TD106,TD206,TD210 风冷中小型振动台,电磁振动台,单轴振动台,水平垂直振动台,振动平台,震动台,振动试验机,振动测试台,振动测试系统(北京西科)

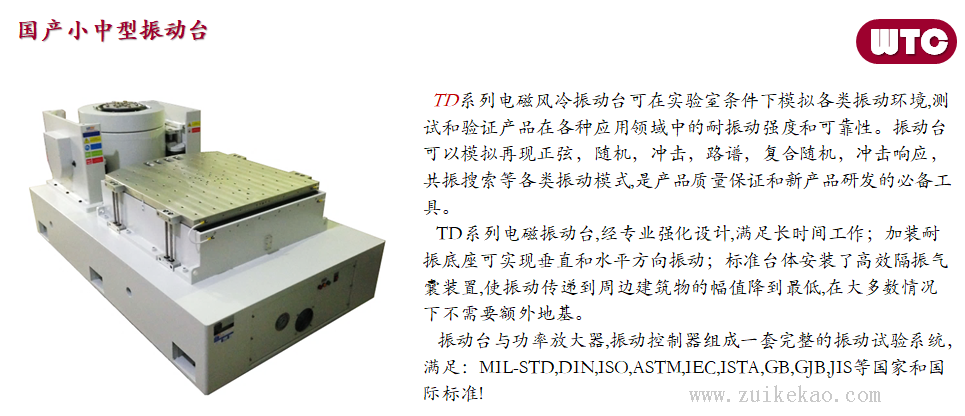

TD系列电磁振动台,经专业强化设计,满足长时间工作;加装耐振底座可实现垂直和水平方向振动;标准台体安装了高效隔振气囊装置,使振动传递到周边建筑物的幅值降到最低,在大多数情况下不需要额外地基。振动台与功率放大器,振动控制器组成一套完整的振动试验系统,满足:MIL-STD,DIN,ISO,ASTM,IEC,ISTA,GB,GJB,JIS等国家和国际标准!

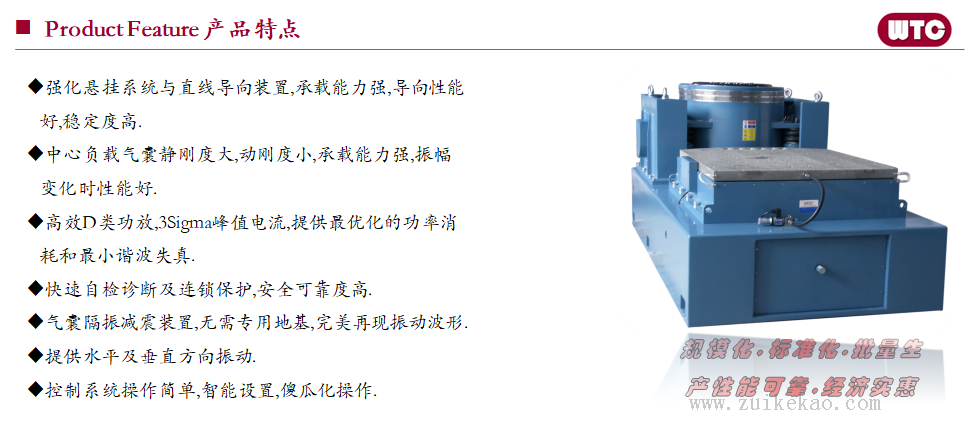

Product Feature 产品特点

强化悬挂系统与直线导向装置,承载能力强,导向性能好,稳定度高.

中心负载气囊静刚度大,动刚度小,承载能力强,振幅变化时性能好.

高效D类功放,3Sigma峰值电流,提供最优化的功率消耗和最小谐波失真.

快速自检诊断及连锁保护,安全可靠度高.

气囊隔振减震装置,无需专用地基,完美再现振动波形.

提供水平及垂直方向振动.

控制系统操作简单,智能设置,傻瓜化操作.

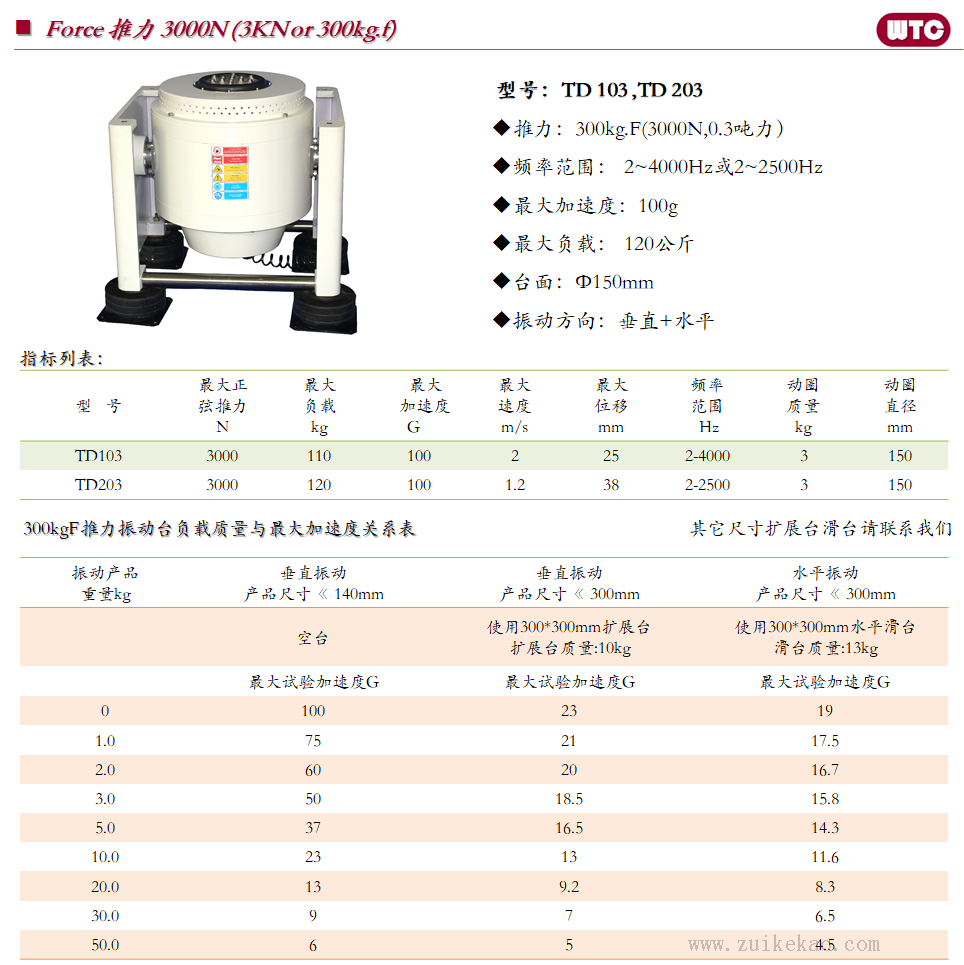

型号:TD103 ,TD203

推力:300kg.F(3000N,0.3吨力)

频率范围: 2~4000Hz或2~2500Hz

最大加速度:100g

最大负载: 120公斤

台面:Φ150mm

振动方向:垂直+水平

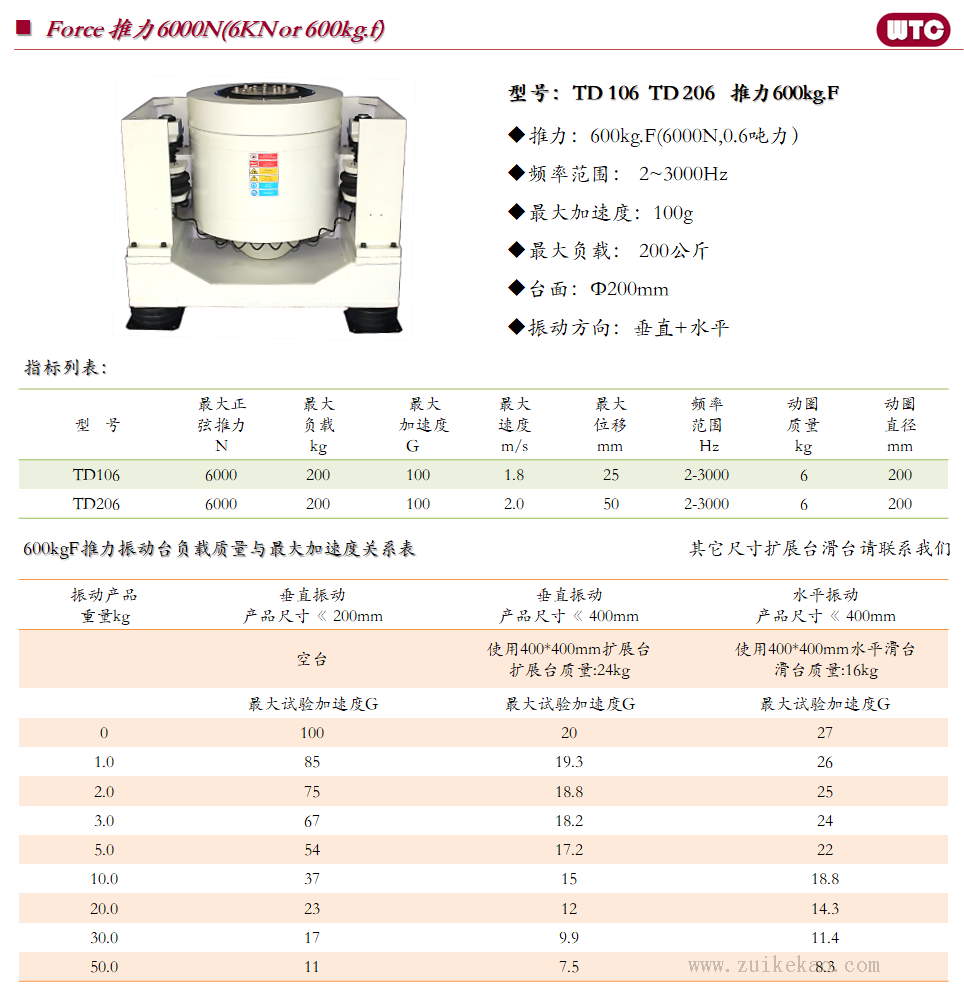

型号:TD106   TD206

推力:600kg.F(6000N,0.6吨力)

频率范围: 2~3000Hz

最大加速度:100g

最大负载: 200公斤

台面:Φ200mm

振动方向:垂直+水平

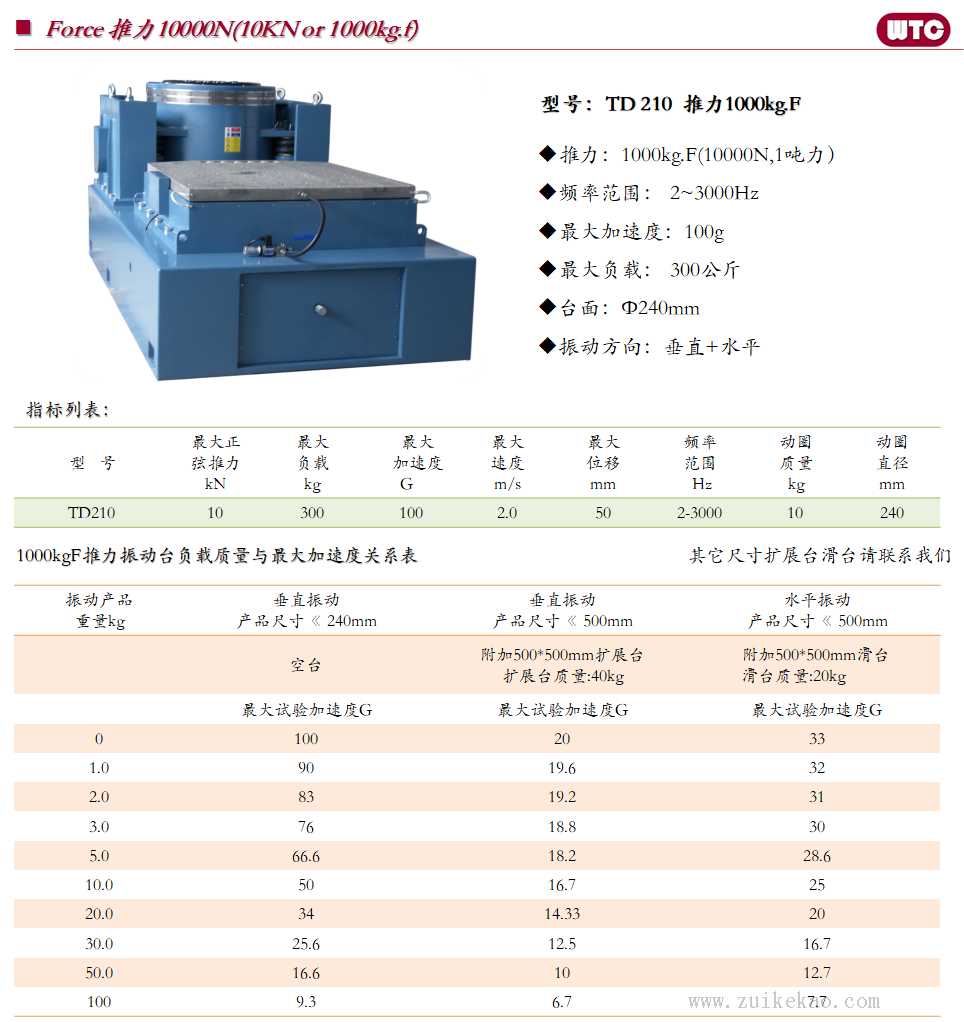

型号:TD210

推力:1000kg.F(10000N,1吨力)

频率范围: 2~3000Hz

最大加速度:100g

最大负载: 300公斤

台面:Φ240mm

振动方向:垂直+水平

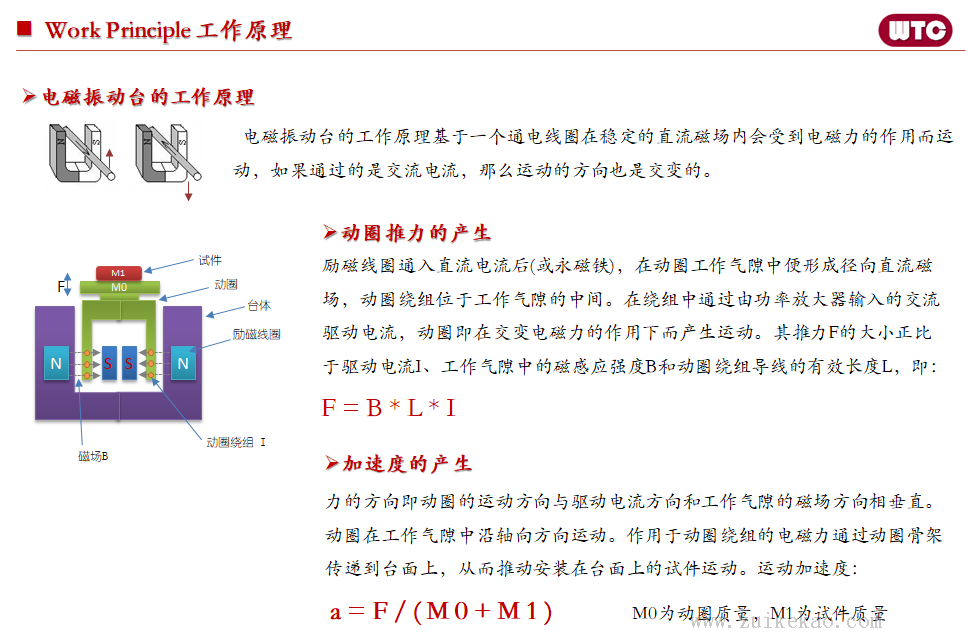

电磁振动台的工作原理

电磁振动台的工作原理基于一个通电线圈在稳定的直流磁场内会受到电磁力的作用而运动,如果通过的是交流电流,那么运动的方向也是交变的。


动圈推力的产生

励磁线圈通入直流电流后,在动圈工作气隙中便形成径向直流磁场,动圈绕组位于工作气隙的中间。在绕组中通过由功率放大器输入的交流驱动电流,动圈即在交变电磁力的作用下而产生运动。其推力F的大小正比于驱动电流I、工作气隙中的磁感应强度B和动圈绕组导线的有效长度L,即: F=B*L*I


加速度的产生

力的方向即动圈的运动方向与驱动电流方向和工作气隙的磁场方向相垂直。动圈在工作气隙中沿轴向方向运动。作用于动圈绕组的电磁力通过动圈骨架传递到台面上,从而推动安装在台面上的试件运动。运动加速度:a=F/(M0+M1)   M0为动圈质量,M1为试件质量
