北京WTC TD050 桌面型振动台,小型振动台,桌面型振动台,微型振动台,小推力振动台,教学振动平台,振动模拟台,经济型振动台,220V供电振动台,电子元器件振动台(北京西科)
编号: 10J-201-WTC
品牌: 北京西科(WTC)
型号: TD050
规格: 推力500N
概述: TD050小型标准永磁振动台具有重量轻、体积小、试验功能多、输出500N推力、具有170mm台面、移动方便、220V供电等特点,广泛运用于加速度传感器的校正,微小型零件的耐振试验、疲劳试验和机械阻抗的测试等,可用于教学科研以及各类实验室
分类: 电磁振动台
产品详情

WTC 国产小型振动台-01.png



WTC 国产小型振动台-02.png



WTC 国产小型振动台-05.png



WTC 国产小型振动台-03.png



WTC 国产小型振动台-04.png



WTC 国产小型振动台-07.png


WTC 国产小型振动台-08.png


WTC 国产小型振动台-06.png



北京WTC TD050 桌面型振动台,小型振动台,桌面型振动台,微型振动台,小推力振动台,教学振动平台,振动模拟台,经济型振动台,220V供电振动台,电子元器件振动台(北京西科)

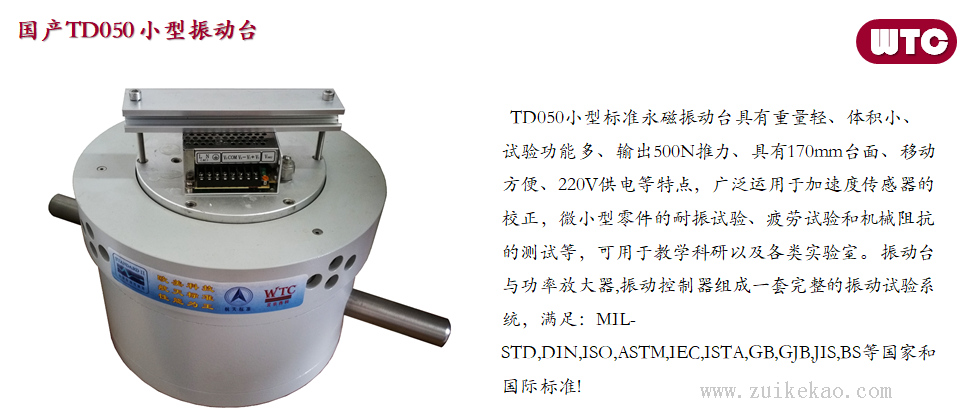

国产TD050 小型振动台

TD050小型标准永磁振动台具有重量轻、体积小、试验功能多、输出500N推力、具有170mm台面、移动方便、220V供电等特点,广泛运用于加速度传感器的校正,微小型零件的耐振试验、疲劳试验和机械阻抗的测试等,可用于教学科研以及各类实验室。 振动台与功率放大器,振动控制器组成一套完整的振动试验系统,满足:MIL-STD,DIN,ISO,ASTM,IEC,ISTA,GB,GJB,JIS,BS等国家和国际标准!

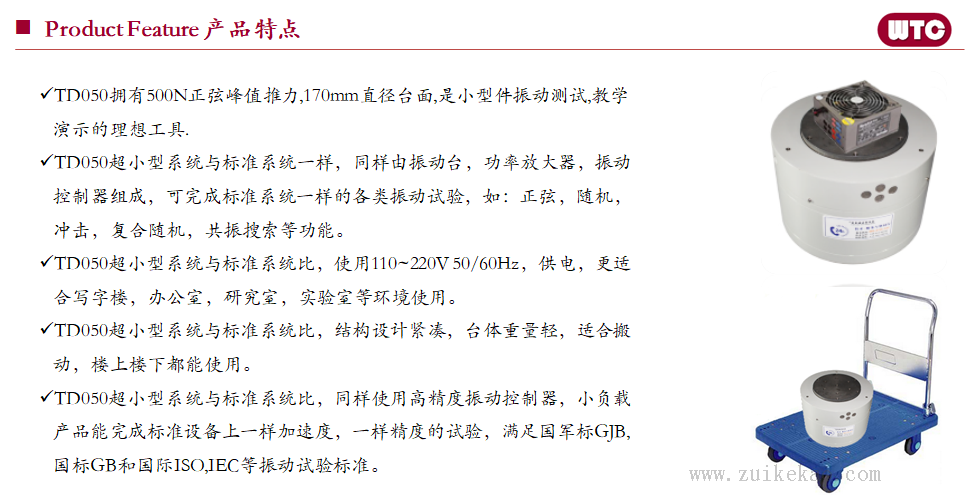

Product Feature 产品特点

TD050拥有500N正弦峰值推力,170mm直径台面,是小型件振动测试,教学演示的理想工具.

TD050超小型系统与标准系统一样,同样由振动台,功率放大器,振动控制器组成,可完成标准系统一样的各类振动试验,如:正弦,随机,冲击,复合随机,共振搜索等功能。

TD050超小型系统与标准系统比,使用110~220V 50/60Hz,供电,更适合写字楼,办公室,研究室,实验室等环境使用。

TD050超小型系统与标准系统比,结构设计紧凑,台体重量轻,适合搬动,楼上楼下都能使用。

TD050超小型系统与标准系统比,同样使用高精度振动控制器,小负载产品能完成标准设备上一样加速度,一样精度的试验,满足国军标GJB,国标GB和国际ISO,IEC等振动试验标准。

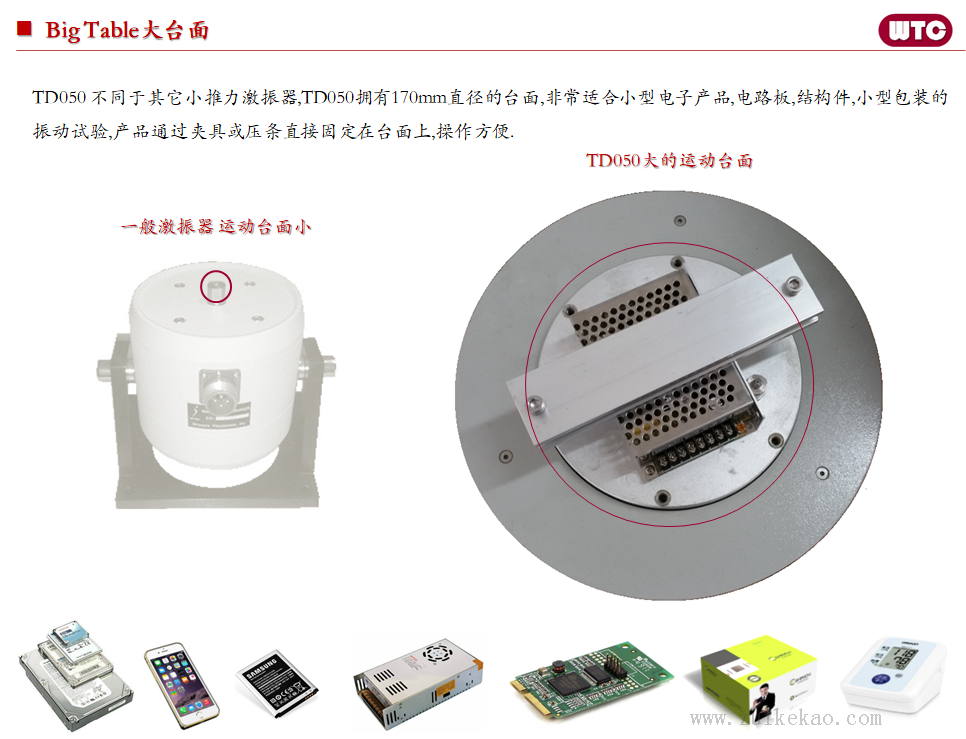

Big Table大台面

TD050 不同于其它小推力激振器,TD050拥有170mm直径的台面,非常适合小型电子产品,电路板,结构件,小型包装的振动试验,产品通过夹具或压条直接固定在台面上,操作方便.

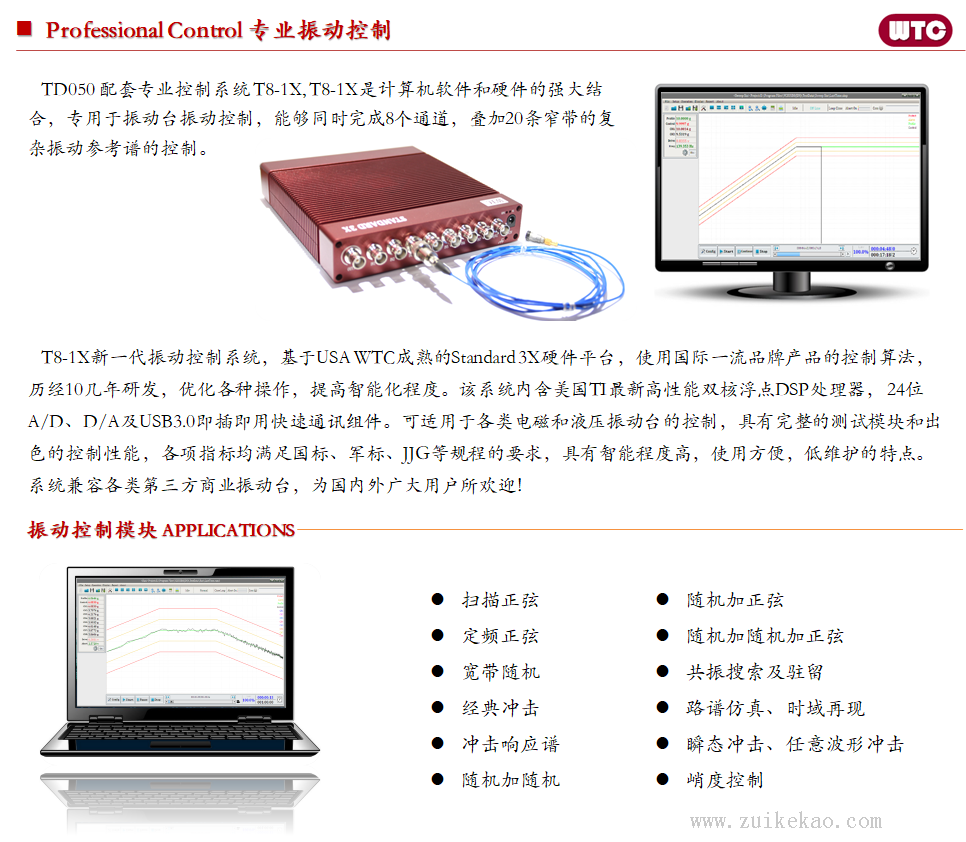

Professional Control 专业振动控制

TD050 配套专业控制系统 T8-1X, T8-1X是计算机软件和硬件的强大结合,专用于振动台振动控制,能够同时完成8个通道,叠加20条窄带的复杂振动参考谱的控制。

T8-1X新一代振动控制系统,基于USA WTC成熟的Standard 3X硬件平台,使用国际一流品牌产品的控制算法,历经10几年研发,优化各种操作,提高智能化程度。该系统内含美国TI最新高性能双核浮点DSP处理器, 24位A/D、D/A及USB3.0即插即用快速通讯组件。可适用于各类电磁和液压振动台的控制,具有完整的测试模块和出色的控制性能,各项指标均满足国标、军标、JJG等规程的要求,具有智能程度高,使用方便,低维护的特点。系统兼容各类第三方商业振动台,为国内外广大用户所欢迎!


APPLICATIONS 振动控制模块

扫描正弦

定频正弦

宽带随机

经典冲击

冲击响应谱

随机加随机

随机加正弦

随机加随机加正弦

共振搜索及驻留

路谱仿真、时域再现

瞬态冲击、任意波形冲击

峭度控制

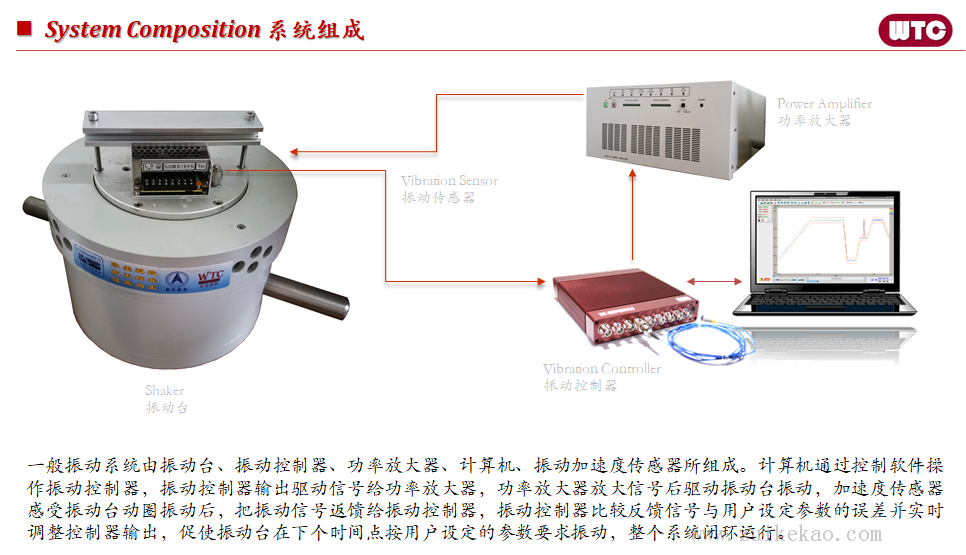

System Composition 系统组成

一般振动系统由振动台、振动控制器、功率放大器、计算机、振动加速度传感器所组成。计算机通过控制软件操作振动控制器,振动控制器输出驱动信号给功率放大器,功率放大器放大信号后驱动振动台振动,加速度传感器感受振动台动圈振动后,把振动信号返馈给振动控制器,振动控制器比较反馈信号与用户设定参数的误差并实时调整控制器输出,促使振动台在下个时间点按用户设定的参数要求振动,整个系统闭环运行。


Work Principle 工作原理

电磁振动台的工作原理

电磁振动台的工作原理基于一个通电线圈在稳定的直流磁场内会受到电磁力的作用而运动,如果通过的是交流电流,那么运动的方向也是交变的。

动圈推力的产生

励磁线圈通入直流电流后(或永磁铁),在动圈工作气隙中便形成径向直流磁场,动圈绕组位于工作气隙的中间。在绕组中通过由功率放大器输入的交流驱动电流,动圈即在交变电磁力的作用下而产生运动。其推力F的大小正比于驱动电流I、工作气隙中的磁感应强度B和动圈绕组导线的有效长度L,即: F=B*L*I

加速度的产生

力的方向即动圈的运动方向与驱动电流方向和工作气隙的磁场方向相垂直。动圈在工作气隙中沿轴向方向运动。作用于动圈绕组的电磁力通过动圈骨架传递到台面上,从而推动安装在台面上的试件运动。运动加速度: a=F/(M0+M1)      M0为动圈质量,M1为试件质量
