T8-2X 冲击与跌落测量分析仪,冲击加速度测量,G值测量,包装跌落加速度,包装缓冲性能测试,瞬态冲击波形记录,碰撞加速度测量分析,**加速度与静应力曲线

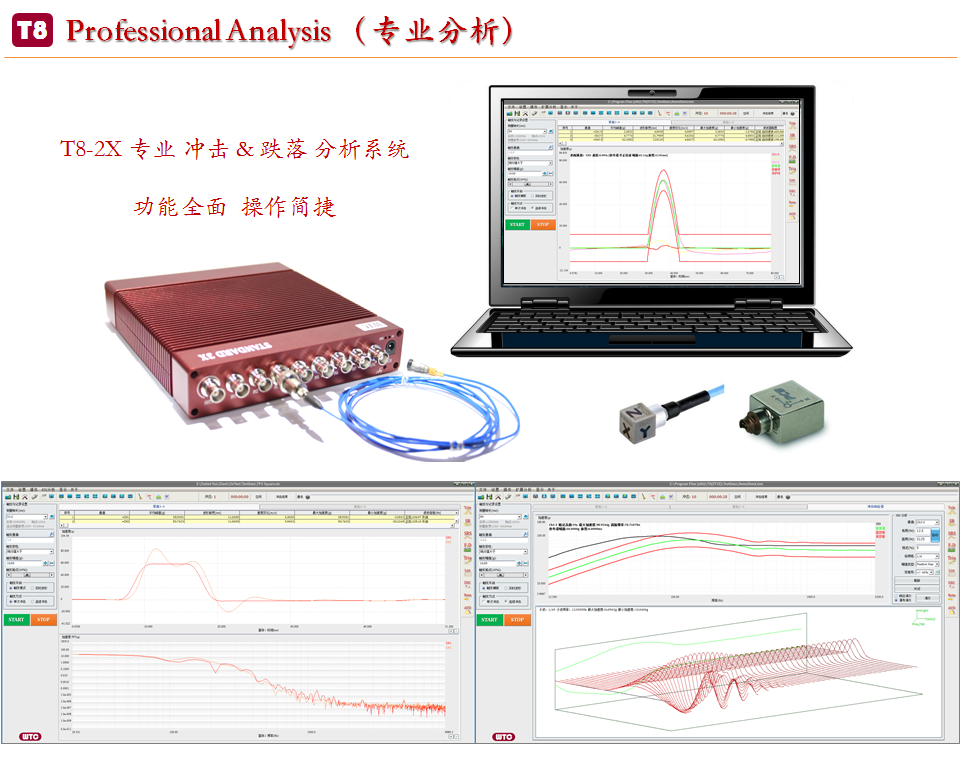

    T8-2X新一代冲击跌落测量分析系统基于成熟可靠的Standard 3X硬件平台，专用于采集和分析瞬态跌落与冲击事件，能够同时完成8个通道的冲击、跌落和其它类型撞击数据的记录与分析功能。该系统内含美国TI*新高性能双核浮点DSP处理器, 24位A/D、D/A及USB3.0即插即用快速通讯组件，使用国际*流品牌冲击波形分析算法，精确可靠地处理瞬态冲击波形。产品符合ISTA、ASTM、ISO、GB、MIL等国内国际标准。系统兼容各类第三方商业冲击台、跌落试验机、冲击响应谱测试机，价格经济，为国内外广大用户所欢迎！

Hardware（产品硬件）

美国TI 32位浮点双核DSP，24位AD/DA，102.4KHz采样频率.

适合测量冲击波形脉宽0.1ms~500ms，加速度0.01~100000g

8个输入通道，传感器直连(电压/电荷/IEPE选配)，1个输出通道.

中英文界面，支持WinXP/Vista/Win7/Win8/Win10   32位及64位系统.

铝合金机箱、紧凑便携、同类产品全球*小尺寸.

12800谱线数、40000Hz分析频率.

输入量程：1、2.5、5、10V.

幅值精度：0.02dB（1000Hz）

频率精度：25ppm

谐波失真：-100dB（1000Hz）

动态范围： 110dB

USB3.0接口、通讯快速稳定.

Application（产品应用）

跌落试验机配套，跌落波形采集分析，跌落波形自动滤波，加速度G值测量，缓冲性能分析，三轴矢量计算

冲击试验机配套，冲击波形采集分析，冲击加速度测量，冲击脉宽测量，冲击速度变化量测量，冲击容差带分析

缓冲试验机配套，冲击波形采集分析，冲击**加速度测量，力与变形分析，冲击速度评估，冲击能量分析

碰撞试验机配套，冲击响应谱机配套，冲击波形采集分析，冲击加速度测量，冲击响应技术，冲击响应谱分析

Software（产品软件）

T8系统提供多种专业的冲击波形分析工具包括：

Acceleration Analysis 加速度波形分析、数据滤波

FFT & PSD 频谱及功率谱密度分析

Tolerance Bands 参考谱及超差计算

Triaxial Resultant 三轴矢量计算与冲击方向显示

Damage Boundary Curve 冲击破损边界曲线

Shock Response 计算冲击响应分析

SRS 计算冲击响应谱曲线及动态演示

Force and Deflection 计算力与变形曲线

Rotational Shock 旋转体角加速度，角速度变化量计算

Evaluation of Integrals 加速度曲线积分计算，速度与位移波形

Shock Record List冲击记录列表

Drop Acceleration Analysis（跌落加速度波形分析）

T8非常适合包装跌落瞬态加速度波形的捕抓记录与分析。跌落碰撞波形瞬间即逝，需要设备快速的采样频率和灵敏的触发记录功能；跌落方向存在偏差，三轴向不垂直，碰撞波形非常复杂，且充满杂波，如何从复杂的波形中提取有用的信息涉及到高级自适应滤波算法，T8的处理算法与国际**品牌产品的算法相同，能不失真计算出真实的加速度G值，脉宽和速度变化量等。

加速度波形采样、滤波，计算峰值、脉宽、速度变化量、**、*小值，并列表显示自动标记波形峰谷点、脉宽区间、平均峰值位置，三轴矢量合计算，冲击方向显示。

Shock Acceleration Analysis（冲击加速度波形分析）

T8适合冲击加速度波形的捕抓记录与分析，提供单次及连续测量模式，采集波形自动滤波处理，曲线方向自动翻转，自动计算加速度幅值、脉宽、速度变化量等，自动加入理想波形与容差带分析，提供频率响应、响应谱、FFT谱、速度/位移积分、**加速度vs速度变化量等曲线功能，操作简单，数据可靠。

Acceleration & Static Stress（**加速度与静应力曲线）

包装缓冲材料具有较大的可压缩性和缓冲性能，能够较好地吸收冲击能量和振动能量，减缓外界冲击力，使冲击加速度降到包装产品的脆值以下，保证包装产品的安全运输。包装标准建议优先选用材料的**加速度-静应力(Gm-Ps)曲线进行缓冲衬垫设计。

Gm-Ps曲线一般使用刚度较大的可变质量块跌落冲击到缓冲材料上，通过测量质量块的**冲击加速度和静应力来确定。

Ps=质量块（kg）/冲击面积(cm^2)*9.8*10^4Pa，改变Kg值则改变Ps值

Gm=质量块上测量的**加速度（安装测量加速度传感器，通过T8测量）

质量块自由跌落砸在缓冲材料上，缓冲材料在质量块的冲击作用下产生变形和反作用力。除测量**加速度-静应力曲线外，T8通过一系列专业分析计算，确定传感器材料受到的**冲击力，**加速度，材料的变形，变形与作用力对应关系，冲击速度，冲击能量，材料吸收能力，耗损能量，反弹能力，缓冲效率等参数。为包装缓冲材料使用厚度、数量与方式提供有效的设计参考。

FFT and Record List （频谱及记录列表）

将时域信号变换至频域加以分析的方法称为频谱分析。频谱分析的目的是把复杂的时间历程波形，经过傅里叶变换分解为若干单一的谐波分量来研究。通过频谱分析，观察信号幅值随频率分布的状况，为滤波设计或缓冲结构改进提供数据依据。

列表显示所有记录的冲击波形的关键信息，包括冲击序号，加速度值，脉宽，速度变化量，发生时间。以便于趋势观察。鼠标点击行，回放指定行的加速度波形。

Sensor and Data Report（传感器及数据报告）

配套多种IEPE/PC 单轴及三轴冲击型加速度传感器

所有通道均可设置为触发通道

自动滤波，手动滤波（低通，高通，带通，带阻）

传感器信息数据库列表下拉选择支持

设置为我的测试默认设置，避免重复操作

测试数据支持实时输出到：Office WORD，Office EXCEL，Adobe PDF，Text，BMP

System Options（系统配置选项）

系数使用模块化设计,按需指定硬件及软件配置,降低采购成本

输入通道可选 ：2、4、6、8 通道

输入类型可选 ：电荷、电压传感器，电压输入

分析软件可选：标准版本、扩展版本

加速度传感器：可选进口或国产单轴/三轴传感器

标准版本：满足常规测量需要包括：加速度信号采集、触发捕抓、自动滤波、加速度信号分析、加速度G值，脉宽，速度变化量测量，FFT频谱分析、冲击记录列表、速度位移波形积分、多窗体显示、数据回放、数据报告等。

扩展版本：扩展版本包括所有标准版本功能，满足更专业的测量需要，还包括：参考谱及容差、冲击响应计算、冲击响应谱计算、力与变形曲线计算、三轴矢量计算、冲击方向显示、冲击破损边界曲线、旋转体角加速度转换等。

‍‍‍‍‍‍‍‍

‍‍‍
