美国DataPhysics 水冷大型振动台,大型振动平台,大结构振动测试,重型振动台,耐振测试台(进口迪飞,美国菱,LE-2016,LE-4022,LE-5022)
编号: 10J-003-DAT
品牌: 美国DataPhysics(迪飞)
型号: LE-2016 LE-4022 LE-5022​
规格: 推力80kN至222kN
概述: 美国Data Physics(迪飞DP)公司的水冷振动台应用于很多不同的领域,如测试汽车部件、军事和国防元件、大型电子元件,甚至装配好的卫星。振动台设计采用双高压静压轴承,具有很高的抗倾覆力矩能力而无需要额外的导向系统。线性响应是机械系统的固有特性,动圈上的铜质材料在台体内部,需要消除磁感效应否则会造成低频的非线性失真
分类: 电磁振动台
产品详情

Data Physics 大型水冷振动台-01.png


Data Physics 大型水冷振动台-02.png


Data Physics 大型水冷振动台-03.png


Data Physics 大型水冷振动台-04.png



Data Physics 大型水冷振动台-06.png



Data Physics 大型水冷振动台-10.png


Data Physics 大型水冷振动台-11.png


Data Physics 大型水冷振动台-05.png




美国DataPhysics 水冷大型振动台,大型振动平台,大结构振动测试,重型振动台,耐振测试台(进口迪飞,美国菱,LE-2016,LE-4022,LE-5022)


SignalForce水冷大型振动台

美国Data Physics(迪飞DP)公司的水冷振动台应用于很多不同的领域,如测试汽车部件、军事和国防元件、大型电子元件,甚至装配好的卫星。振动台设计采用双高压静压轴承,具有很高的抗倾覆力矩能力而无需要额外的导向系统。线性响应是机械系统的固有特性,动圈上的铜质材料在台体内部,需要消除磁感效应否则会造成低频的非线性失真,Signal Force水冷振动台在低频大位移试验时显示出优异的谐波失真度。Signal Force水冷振动台也可配置水平滑台用于3轴向测试。对于大的试件可以通过扩展头来支撑。


Product Feature 产品特点

推力输出从80kN至222 kN

标配2英寸(50mm),3英寸位移

7种配置

双静压轴承

优良的轴向和扭转稳定性

特殊悬挂可选

自动承载和自动对中

有效载荷最高1365kg

所有型号均为水冷大推力系统,包括水冷却器

所有水冷振动台都配有垂向隔振的高性能气囊,水平和垂直翻转隔振耳轴以及用于三轴向试验滑台的基 座。所有水冷振动台提供两个静压轴承作为导向,气囊支撑,自动对中系统确保动圈在加载和卸载过程始终处于中心位置。静压轴承的最大优势,使得SignalForce水冷振动台具有巨大的抗倾覆力矩能力,无需额外的导向支撑。

LE-2016/DSA10-80K

LE-2016/DSA10-160K

LE-2016/DSA10-200K

LE-4022/DSA10-200K

LE-4022/DSA10-240K

LE-5022/DSA10-240K

LE-5022/DSA10-300K

LE-5022/DSA10-360K


Product Advantage 技术优势

DP所有水冷振动台提供两个静压轴承作为导向,气囊支撑,自动对中系统确保动圈在加载和卸载过程始终处于中心位置。静压轴承的最大优势,使得SignalForce水冷振动台具有巨大的抗倾覆力矩能力,无需额外的导向支撑!

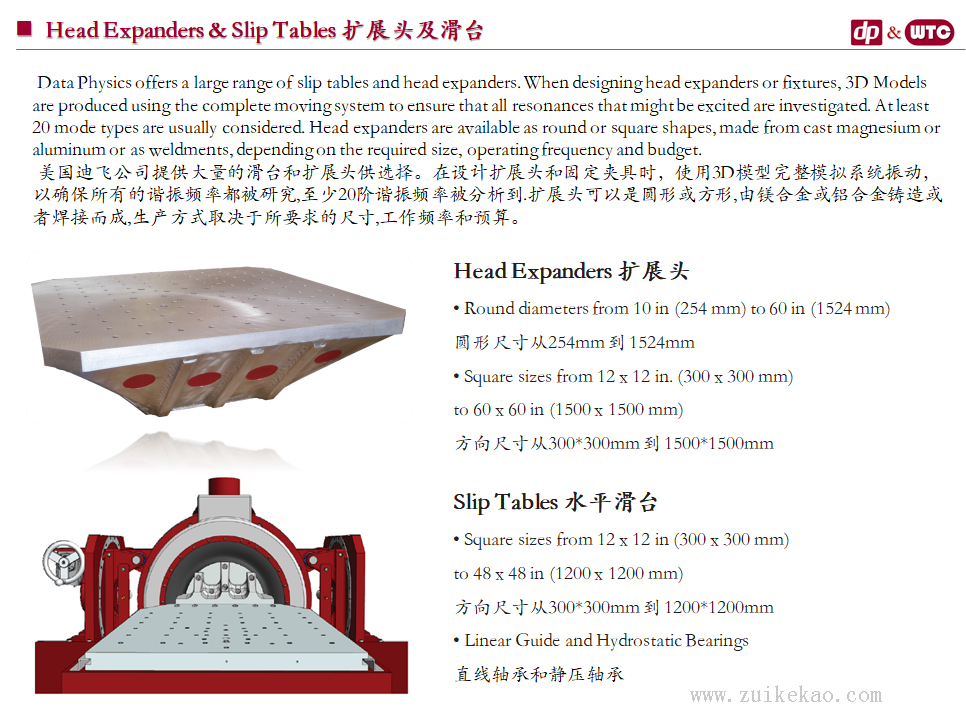

Head Expanders & Slip Tables 扩展头及滑台

Data Physics offers a large range of slip tables and head expanders. When designing head expanders or fixtures, 3D Models are produced using the complete moving system to ensure that all resonances that might be excited are investigated. At least 20 mode types are usually considered. Head expanders are available as round or square shapes, made from cast magnesium or aluminum or as weldments, depending on the required size, operating frequency and budget.

美国迪飞公司提供大量的滑台和扩展头供选择。在设计扩展头和固定夹具时,使用3D模型完整模拟系统振动,以确保所有的谐振频率都被研究,至少20阶谐振频率被分析到.扩展头可以是圆形或方形,由镁合金或铝合金铸造或者焊接而成,生产方式取决于所要求的尺寸,工作频率和预算。


Head Expanders 扩展头

• Round diameters from 10 in (254 mm) to 60 in (1524 mm)

圆形尺寸从254mm 到 1524mm

• Square sizes from 12 x 12 in. (300 x 300 mm)

to 60 x 60 in (1500 x 1500 mm)

方向尺寸从300*300mm 到 1500*1500mm

Slip Tables 水平滑台

• Square sizes from 12 x 12 in (300 x 300 mm)

to 48 x 48 in (1200 x 1200 mm)

方向尺寸从300*300mm 到 1200*1200mm

• Linear Guide and Hydrostatic Bearings

直线轴承和静压轴承


Power Amplifier 功率放大器

SignalForce   E-Link功放:

SignalForce高性能功放具有很高的效率.EMC为设计数字开关功放的主要要素,迪飞公司功放在设计上充分利用法拉第屏蔽、间隔封闭、滤波互联、分段配线、对称电流的共模扼流圈、主滤波器、光耦信号和屏蔽线等等。所有功放都可以获取CE标记。

线性功放从30-1000VA,数字开关功放从1kVA-470kVA。开关功放更多地应用于中型和大型振动台。

功放特点:

高达95%的效率

开关频率>105kHz

1kVA,5kVA和10kVA模块

包括静圈和消磁线圈

安全互锁

过电流保护、超温保护

远程温度箱接口

大型功放系统可以提供强大的能量,通常都超过了120kVA。大型系统的功放远程监控变的越来越重要。E-Link远程控制接口可以让用户通过以太网访问功放,并对所有仪表操作。您可以在控制台上对每个试验进行优化功放设置。E-Link可以让用户远程关闭功放或者在低量级试验时减少场电流,有限降低了能耗损失和费用,并提高设备使用寿命。


备注:

1.美国DataPhysics(美国迪飞公司,简称美国DP),是美国NVT集团旗下品牌,NVT旗下知名品牌还有美国Lansmont(蓝氏),美国Team

2.美国菱(Ling Electronics),ACG dynamics,英国Gearing & Watson 均为行业早期振动台知名品牌,2005年已被DP收购

3.英国菱(LDS)早期与美国菱同宗,后英国菱被丹麦BK收购

4.美国DP在中国有两个机构

A.上海亚洲区办公室,NVT集团独资办公室,负责整个亚洲区的销售机构管理,但不负责具体销售业务;

B.北京西科(WTC)总代理,负责中国区的销售报价,中国区经销商协调,售后服务等.

5.非WTC所属渠道销售产品,我们不提供售后服务.

5.北京WTC欢迎与各类经销商合作.

6.本网站为WTC版权所有,用于商业用途的图片和资料拷贝,我们将追究责任.

7.如有任何需求,产品咨询,报价,销售合作等请及时联系北京西科(WTC).
