美国DataPhysics SignalCalc ACE(DP240) 便携动态信号分析仪,振动分析,频谱分析,模态分析,激振信号源,噪声、声压、声强测量,地面、地基微振动测量(进口.数据物理)
编号: 10L-001-DAT
品牌: 美国DataPhysics(迪飞)
型号: DP240
规格: 2~4通道
概述: SignalCalc ACE分析仪仅500克重,却具有前所未有的信号处理能力:4个输入通道、2个输出通道、1个转速通道,40kHz分析频宽(94kHz可选),超过120dB的动态范围。无论旅行还是工作,甚至没有电源的情况下,ACE都可将任何笔记本电脑变成一台高精度的动态信号分析仪。
分类: 振动与噪声分析仪
产品详情

DP240 振动 噪声 模态分析仪-24.png


DP240 振动 噪声 模态分析仪-25.png


DP240 振动 噪声 模态分析仪-26.png


DP240 振动 噪声 模态分析仪-30.png

DP240 振动 噪声 模态分析仪-31.png


DP240 振动 噪声 模态分析仪-32.png


DP240 振动 噪声 模态分析仪-33.png


DP240 振动 噪声 模态分析仪-34.png


DP240 振动 噪声 模态分析仪-35.png


DP240 振动 噪声 模态分析仪-36.png


DP240 振动 噪声 模态分析仪-37.png


DP240 振动 噪声 模态分析仪-38.png




概述

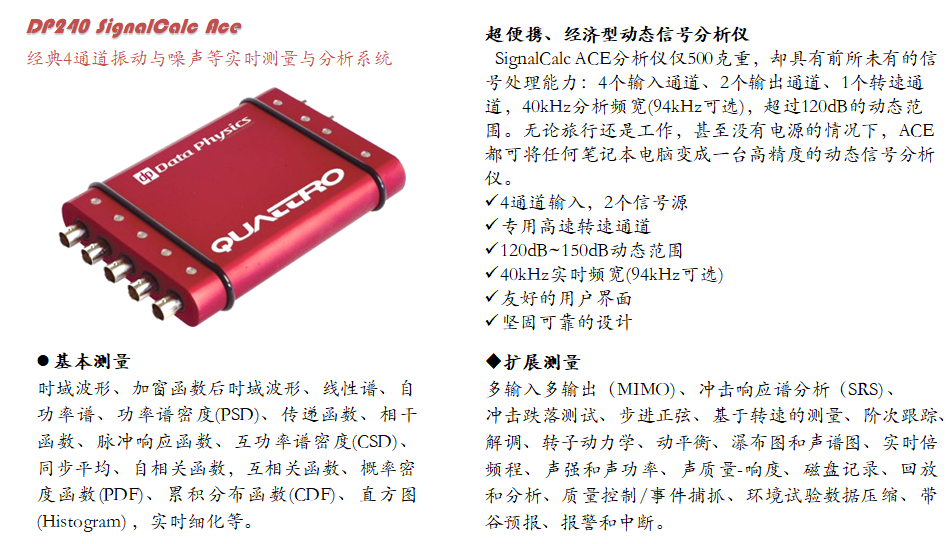

DP240 SignalCalc Ace 经典4通道振动与噪声等实时测量与分析系统

超便携、经济型动态信号分析仪

SignalCalc ACE分析仪仅500克重,却具有前所未有的信号处理能力:4个输入通道、2个输出通道、1个转速通道,40kHz分析频宽(94kHz可选),超过120dB的动态范围。无论旅行还是工作,甚至没有电源的情况下,ACE都可将任何笔记本电脑变成一台高精度的动态信号分析仪。

  • 4通道输入,2个信号源

  • 专用高速转速通道

  • 120dB~150dB动态范围

  • 40kHz实时频宽(94kHz可选)

  • 友好的用户界面

  • 坚固可靠的设计

基本测量

  时域波形、加窗函数后时域波形、线性谱、自功率谱、功率谱密度(PSD)、传递函数、相干函数、脉冲响应函数、互功率谱密度(CSD)、同步平均、自相关函数,互相关函数、概率密度函数(PDF)、累积分布函数(CDF)、直方图(Histogram) ,实时细化等。

扩展测量

  多输入多输出(MIMO) 、冲击响应谱分析(SRS) 、

冲击跌落测试、步进正弦、基于转速的测量、阶次跟踪、解调、转子动力学、动平衡、瀑布图和声谱图、实时倍频程、声强和声功率、声质量-响度、磁盘记录、回放和分析、质量控制/事件捕抓、环境试验数据压缩、带谷预报、报警和中断。


系统特性

  • 仅500克重

  • 32位浮点高速DSP,每通道204.8kHz采样频率

  • 40kHz分析频宽(94kHz可选)

  • 24位AD/DA,120dB~150dB动态范围

  • 4个输入通道,支持ICP,TEDS传感器

  • 1个高速转速通道

  • AC/DC 藕合,单端或差分输入

  • 2个独立输出通道(信号源)   信号源:正弦、扫描正弦,随机,噪声,伪随机,促发随机,调频正弦,冲击,瞬变波形等等

  • 支持电脑供电

  • 领先的模拟电路设计

  • 准确的信号处理算法

  • 直观的用户界面

标准功能

  • 波形测量

  • 自功率

  • 传递函数(FRF)

  • 同步平均

  • 自相关

  • 直方图

扩展功能

  • 细化分析

  • 高分辨率,支持25600线

  • 基于转速的测量

  • 阶次跟踪

  • 解调

  • 转子动力学

  • 动平衡

  • 瀑布图,声谱图,坎贝尔图

  • 多输入多输出(MIMO 传涵测量)

  • 步进正弦

  • 冲击响应谱分析(SRS)

  • 冲击跌落测试

  • 实时倍频程

  • 声质量-响度

  • 声强和声功率

  • 磁盘记录、回放和分析

  • 质量控制/事件捕抓

  • 环境试验数据压缩

  • 带谷预报、报警和中断

Quattro硬件引擎

ACE便携且坚固是其最大的特点,USB2.0的连接供电方式,将您的笔记本电脑或者台式机变成一台高精度的动态测量分析仪。实时分析带宽从DC– 93kHz(204.8kHz采样率),提供32位浮点数DSP处理器,所有输入通道均配置专属的24位sigma-delta ADC和24位DAC。内置抗混叠滤波器保护输入和输出,提供超过120dB的动态范围的实时动态处理能力。


完美的应用:

4个输入、2个输出和专属转速通道,提供所有动态分析所需的强大核心,拥有时域、频域、阶次和幅值域的分析能力。使用ACE同步平均可以轻松寻找到噪声中的周期性特征;相关分析可以揭示时间历程中的相似性和时序性;使用FFT谱分析可以获得频域成分以及谱密度量级;通过传递函数、相干和脉冲响应函数可以识别线性系统特性。

 标准功能包含常规信号测量、频谱分析、工程单位制选择和转换、专业报告生成器、Signal Map的数据管理,灵活的显示界面、光标函数分析等。

 可扩展模块如:实时1/3倍频分析、声功率和声强、转速测量、阶次跟踪、MIMO和步进正弦试验、动平衡、冲击响应谱分析、解调、转子动力学分析、瀑布图和色谱图、海量存储、高分辨率FFT分析等。


案例一:应用DP240 测量分析列车振动信号(模块标配)

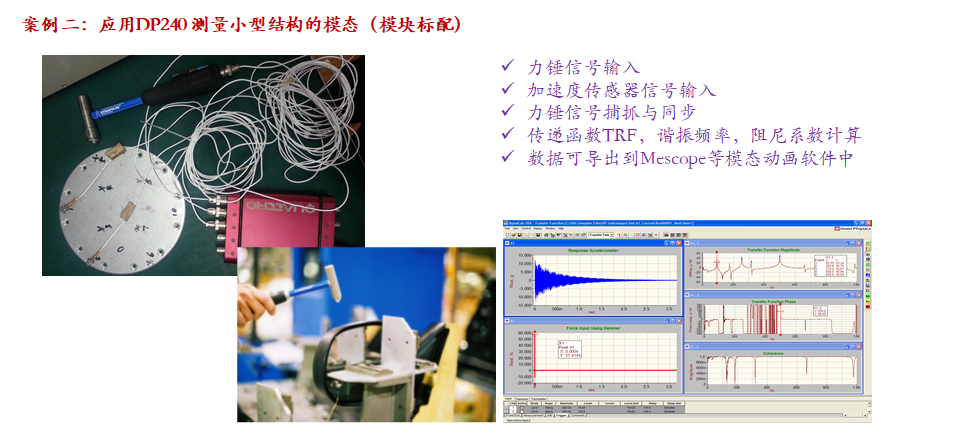

案例二:应用DP240 测量小型结构的模态(模块标配)

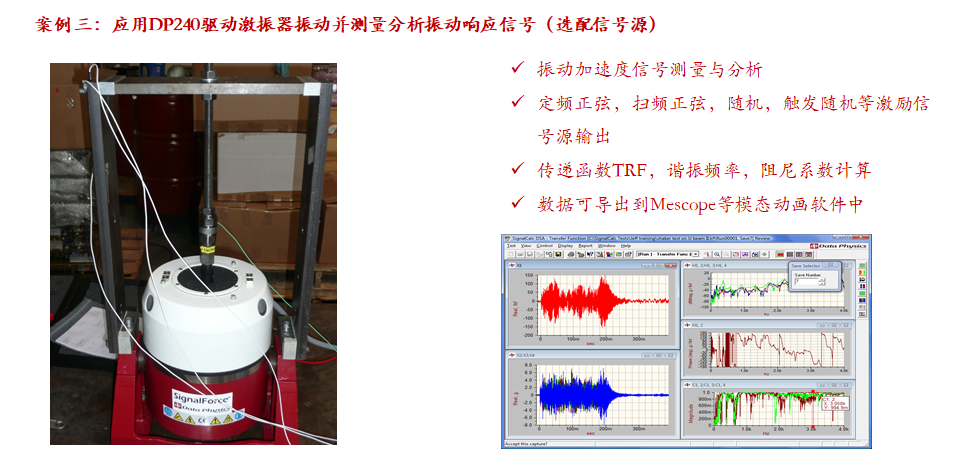

案例三:应用DP240驱动激振器振动并测量分析振动响应信号(选配信号源)

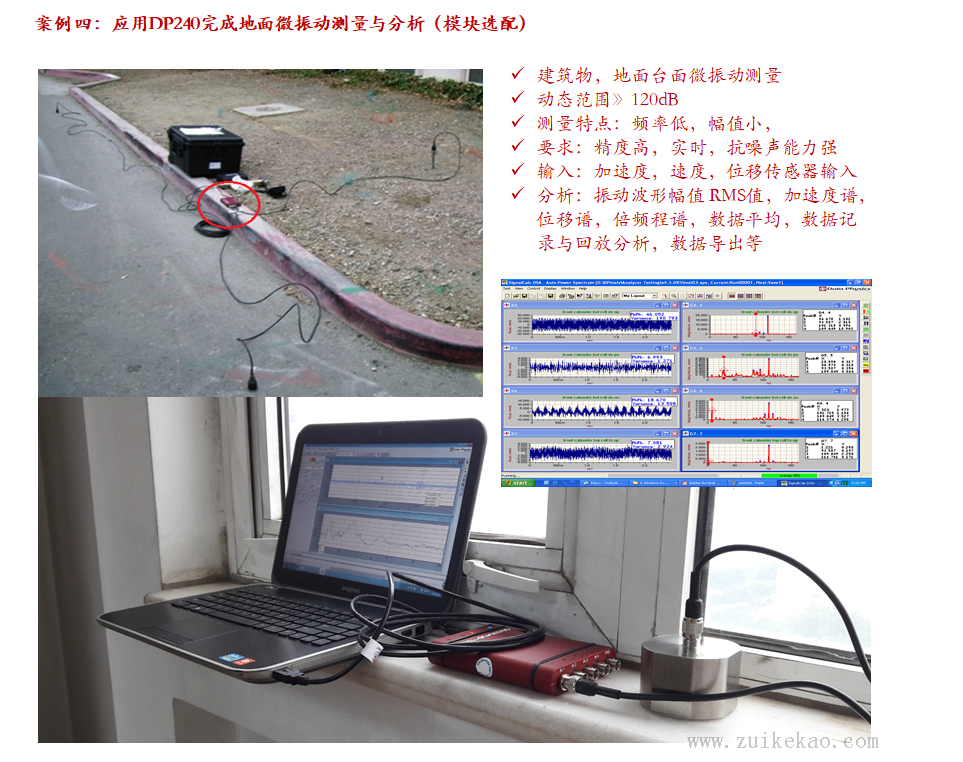

案例四:应用DP240完成地面微振动测量与分析(模块标配)

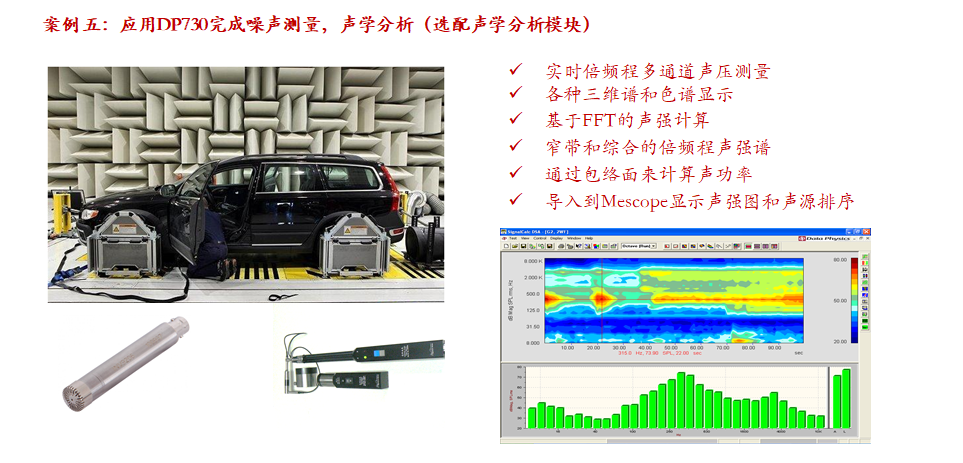

案例五:应用DP730完成噪声测量,声学分析(选配声学分析模块)

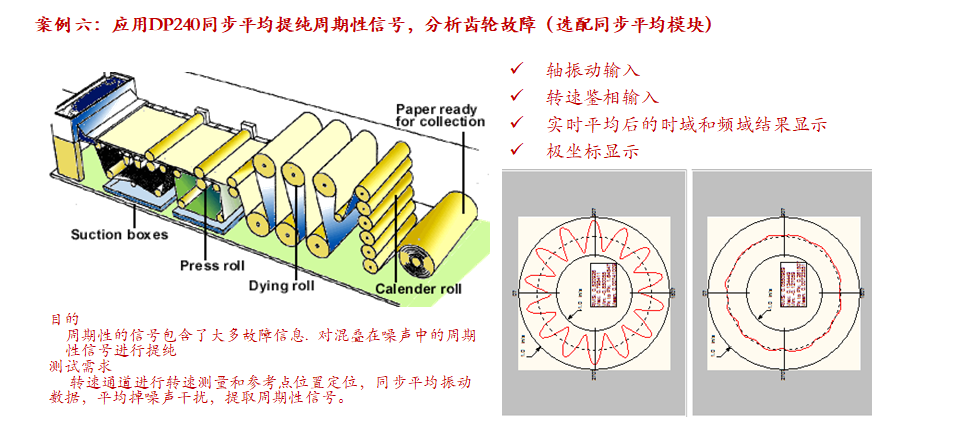

案例六:应用DP240同步平均提纯周期性信号,分析齿轮故障(选配同步平均模块)

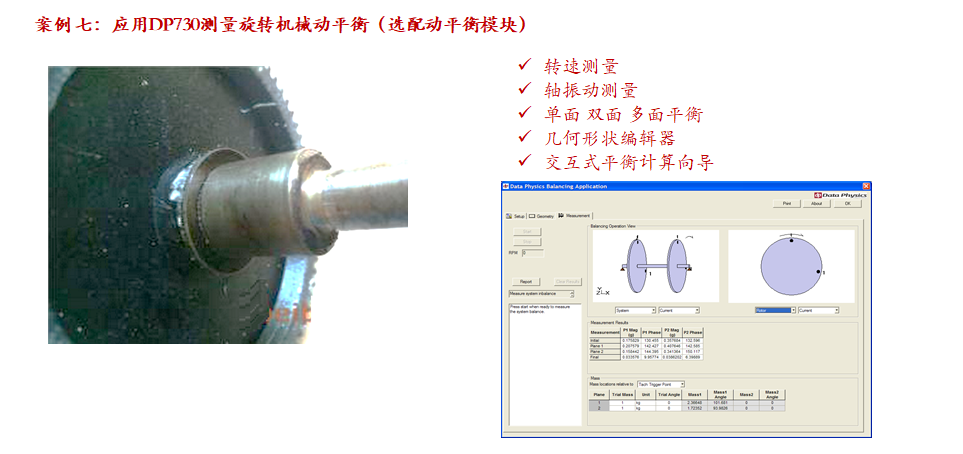

案例七:应用DP730测量旋转机械动平衡(选配动平衡模块)

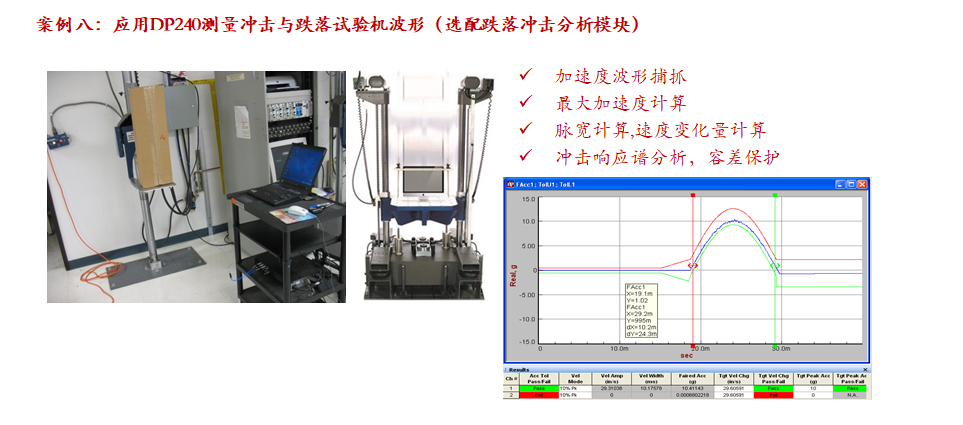

案例八:应用DP240测量冲击与跌落试验机波形(选配跌落冲击分析模块)
