美国DataPhysics SignalCalc Mobilyzer(DP730) 动态信号分析仪,2~32通道,振动与噪声分析,频谱分析,模态与旋转机械分析,振动频率测量,波形采集(进口.数据物理)
编号: 10L-003-DAT
品牌: 美国DataPhysics(迪飞)
型号: DP730
规格: 2~32通道
概述: SignalCalc Mobilyzer提供实验室或现场使用的功能强大的动态信号分析功能。系统可以配置8-32输入通道,8个转速输入通道,8个输出通道,最大150dB动态范围,49kHz带宽(97kHz可选),适用于所有的振动与噪声测试领域的应用。
分类: 振动与噪声分析仪
产品详情

DP730 振动 噪声 模态分析仪-01.png

DP730 振动 噪声 模态分析仪-05.png


DP730 振动 噪声 模态分析仪-06.png


DP730 振动 噪声 模态分析仪-07.png


DP730 振动 噪声 模态分析仪-08.png

DP730 振动 噪声 模态分析仪-09.png


DP730 振动 噪声 模态分析仪-10.png




概述

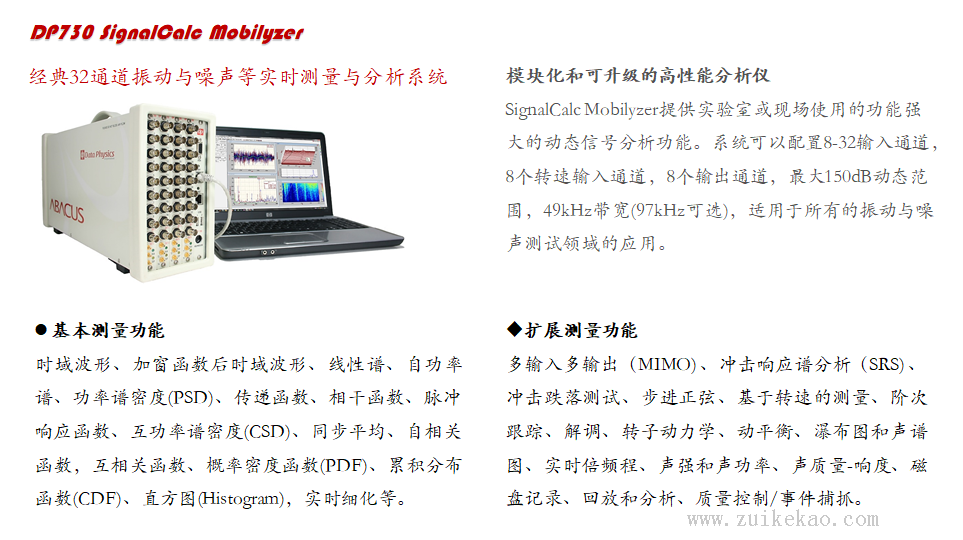

DP730 SignalCalc Mobilyzer 经典32通道振动与噪声等实时测量与分析系统

模块化和可升级的高性能分析仪

SignalCalc Mobilyzer提供实验室或现场使用的功能强大的动态信号分析功能。系统可以配置8-32输入通道,8个转速输入通道,8个输出通道,最大150dB动态范围,49kHz带宽(97kHz可选),适用于所有的振动与噪声测试领域的应用。

基本测量功能

时域波形、加窗函数后时域波形、线性谱、自功率谱、功率谱密度(PSD)、传递函数、相干函数、脉冲响应函数、互功率谱密度(CSD)、同步平均、自相关函数,互相关函数、概率密度函数(PDF)、累积分布函数(CDF)、直方图(Histogram),实时细化等。

扩展测量功能

多输入多输出(MIMO) 、冲击响应谱分析(SRS) 、冲击跌落测试、步进正弦、基于转速的测量、阶次跟踪、解调、转子动力学、动平衡、瀑布图和声谱图、实时倍频程、声强和声功率、声质量-响度、磁盘记录、回放和分析、质量控制/事件捕抓。

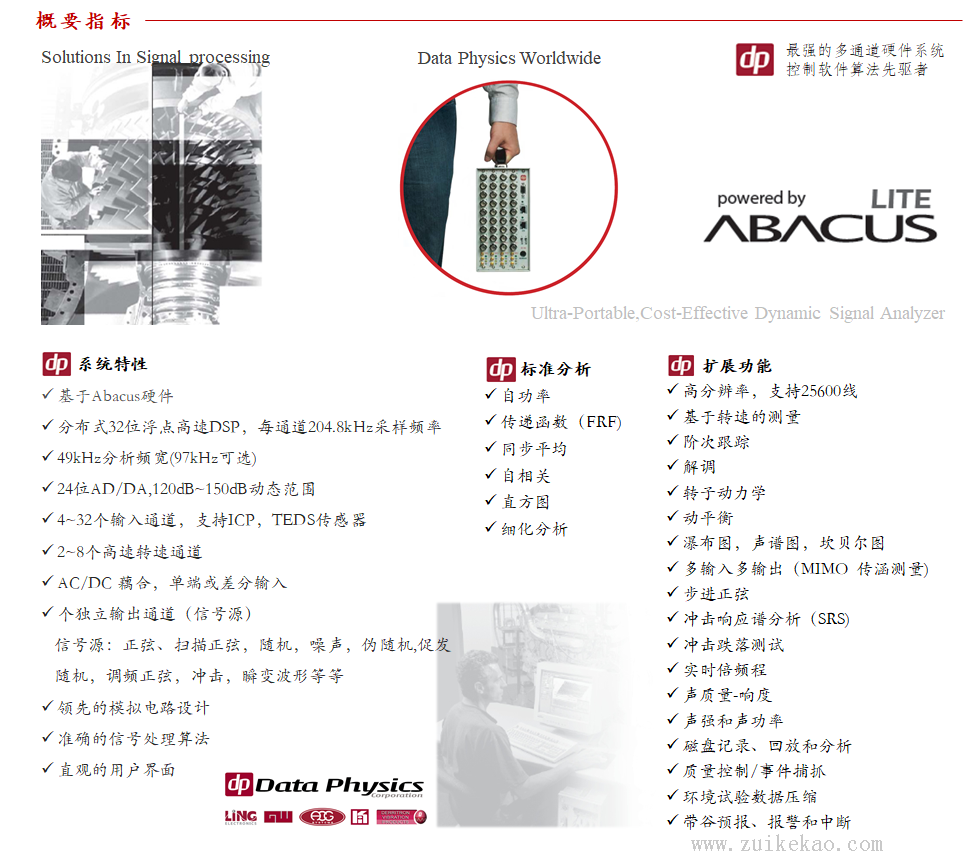

系统特性

基于Abacus硬件

分布式32位浮点高速DSP,每通道204.8kHz采样频率

49kHz分析频宽(97kHz可选)

24位AD/DA,120dB~150dB动态范围

4~32个输入通道,支持ICP,TEDS传感器

2~8个高速转速通道

AC/DC 藕合,单端或差分输入

1~8个独立输出通道(信号源)

信号源:正弦、扫描正弦,随机,噪声,伪随机,促发随机,调频正弦,冲击,瞬变波形等等

领先的模拟电路设计

准确的信号处理算法

直观的用户界面

标准分析

自功率

传递函数(FRF)

同步平均

自相关

直方图

细化分析

扩展功能

高分辨率,支持25600线

基于转速的测量

阶次跟踪

解调

转子动力学

动平衡

瀑布图,声谱图,坎贝尔图

多输入多输出(MIMO 传涵测量)

步进正弦

冲击响应谱分析(SRS)

冲击跌落测试

实时倍频程

声质量-响度

声强和声功率

磁盘记录、回放和分析

质量控制/事件捕抓

环境试验数据压缩

带谷预报、报警和中断

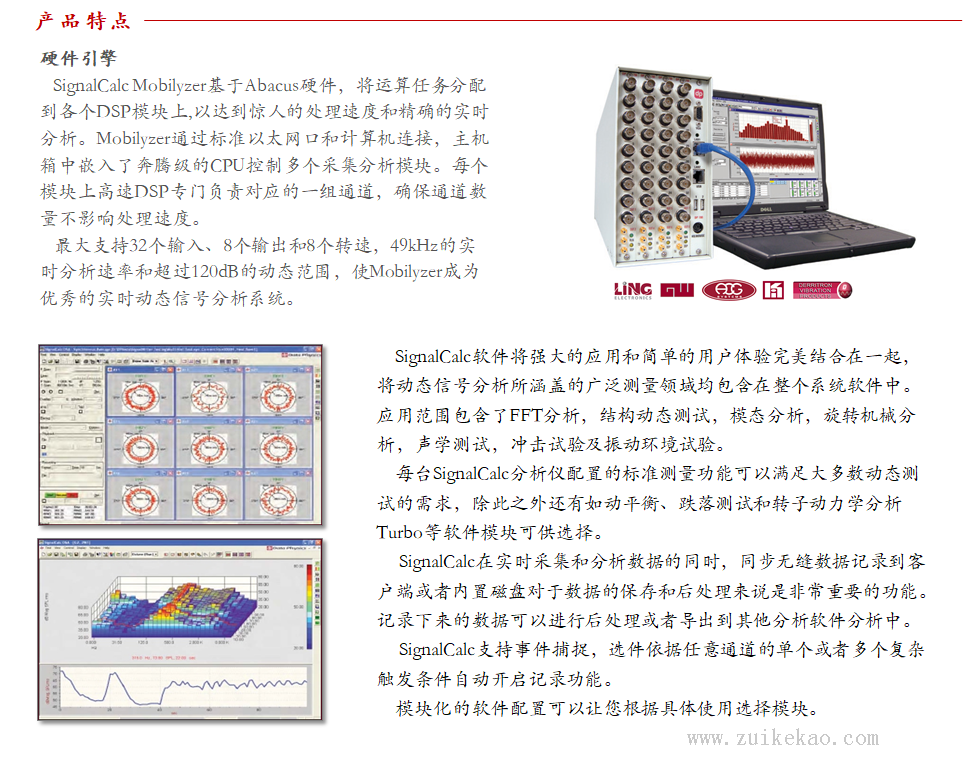

硬件引擎

SignalCalc Mobilyzer基于Abacus硬件,将运算任务分配到各个DSP模块上,以达到惊人的处理速度和精确的实时分析。Mobilyzer通过标准以太网口和计算机连接,主机箱中嵌入了奔腾级的CPU控制多个采集分析模块。每个模块上高速DSP专门负责对应的一组通道,确保通道数量不影响处理速度。

最大支持32个输入、8个输出和8个转速,49kHz的实时分析速率和超过120dB的动态范围,使Mobilyzer成为优秀的实时动态信号分析系统。

SignalCalc软件将强大的应用和简单的用户体验完美结合在一起,将动态信号分析所涵盖的广泛测量领域均包含在整个系统软件中。

应用范围包含了FFT分析,结构动态测试,模态分析,旋转机械分析,声学测试,冲击试验及振动环境试验。

每台SignalCalc分析仪配置的标准测量功能可以满足大多数动态测试的需求,除此之外还有如动平衡、跌落测试和转子动力学分析Turbo等软件模块可供选择。

SignalCalc在实时采集和分析数据的同时,同步无缝数据记录到客户端或者内置磁盘对于数据的保存和后处理来说是非常重要的功能。记录下来的数据可以进行后处理或者导出到其他分析软件分析中。

SignalCalc支持事件捕捉,选件依据任意通道的单个或者多个复杂触发条件自动开启记录功能。

模块化的软件配置可以让您根据具体使用选择模块。


Mobilyzer广泛运用于航空,航天,舰船,汽车,电力,制造等需精确测量与解决振动与噪声的场合

案例一:应用DP730 测量直升机照相机振动环境(标配模块)

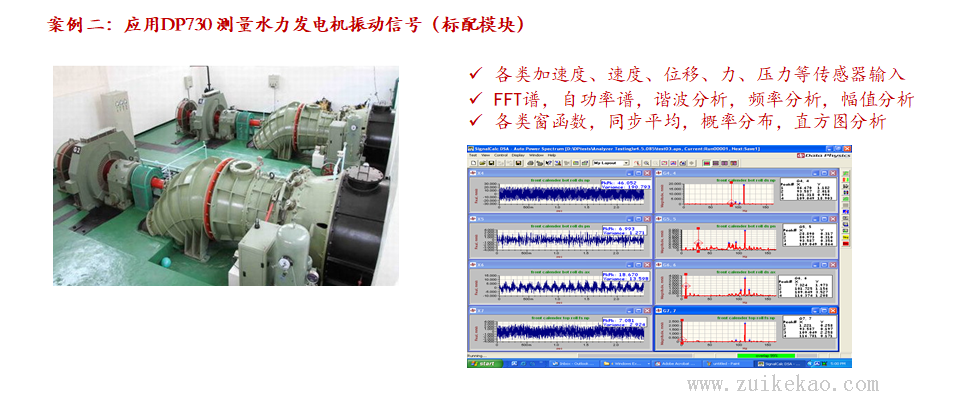

案例二:应用DP730 测量水力发电机振动信号(标配模块)

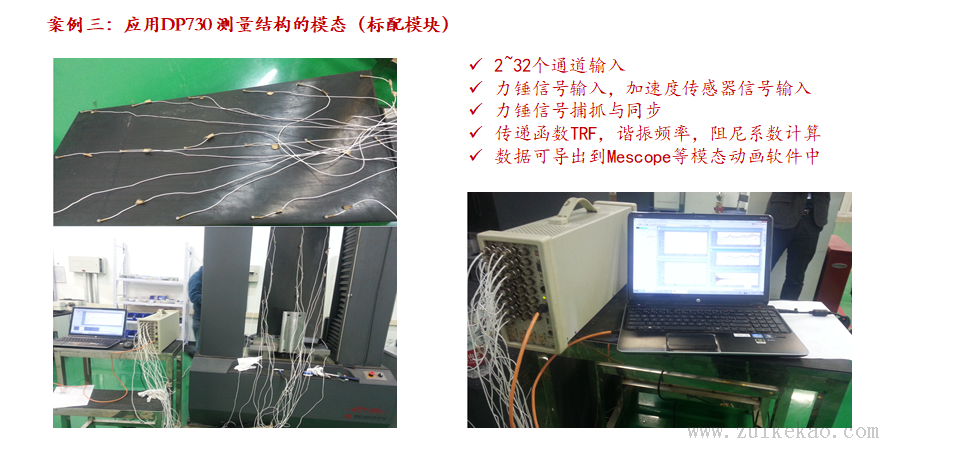

案例三:应用DP730 测量结构的模态(标配模块)

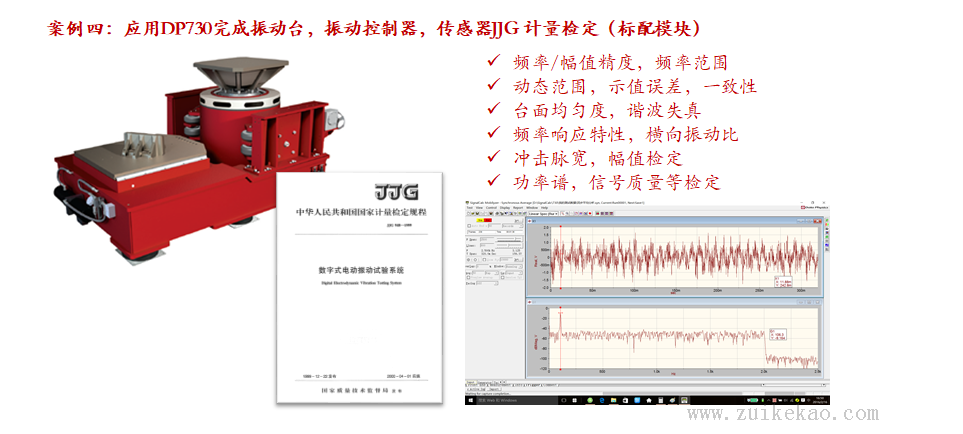

案例四:应用DP730完成振动台,振动控制器,传感器JJG 计量检定(标配模块)
