美国Lansmont Test Partner(TP3) 冲击跌落测量仪,冲击加速度测量,G值测量,速度变化量、脉宽测量,瞬态冲击波形测量,SRS响应谱分析,跌落与冲击试验机测试配套(进口.兰斯蒙特)
编号: 10E-001-LAN
品牌: 美国lansmont(蓝氏)
型号: TP3
规格: 2~16通道
概述: Test Partner 3(简称 TP3)是计算机软件和硬件的强大组合,专用于捕捉和分析瞬态加速度数据,一经美国Lansmont公司推出后迅速获得市场认可,成为ASTM ISO ISTA等国际组织推荐产品。TP3一般与冲击试验机或包装跌落试验机配合完成冲击试验或包装跌落试验。
分类: 冲击跌落测量仪
产品详情

TP3 冲击 跌落加速度采集分析系统-01.pngTP3 冲击 跌落加速度采集分析系统-02.png


TP3 冲击 跌落加速度采集分析系统-05.png



TP3 冲击 跌落加速度采集分析系统-04.png



TP3 冲击 跌落加速度采集分析系统-03.png



美国Lansmont Test Partner(TP3) 冲击跌落测量仪,冲击加速度测量,G值测量,速度变化量、脉宽测量,瞬态冲击波形测量,SRS响应谱分析,跌落与冲击试验机测试配套(进口.兰斯蒙特)

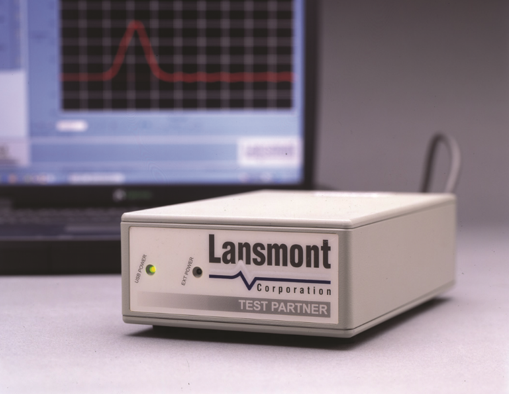

Test Partner 3(简称 TP3)是计算机软件和硬件的强大组合,专用于捕捉和分析瞬态加速度数据,一经美国Lansmont公司推出后迅速获得市场认可,成为ASTM ISO ISTA等国际组织推荐产品。TP3一般与冲击试验机或包装跌落试验机配合完成冲击试验或包装跌落试验。

Test Partner 3 系统采用即插即用的 USB 接口,可方便的连接到您的台式或笔记本计算机,无需安装其它硬件。由于其强大的分析功能,被 DELL 公司指定为 OEM 及第三方试验室必备仪器。

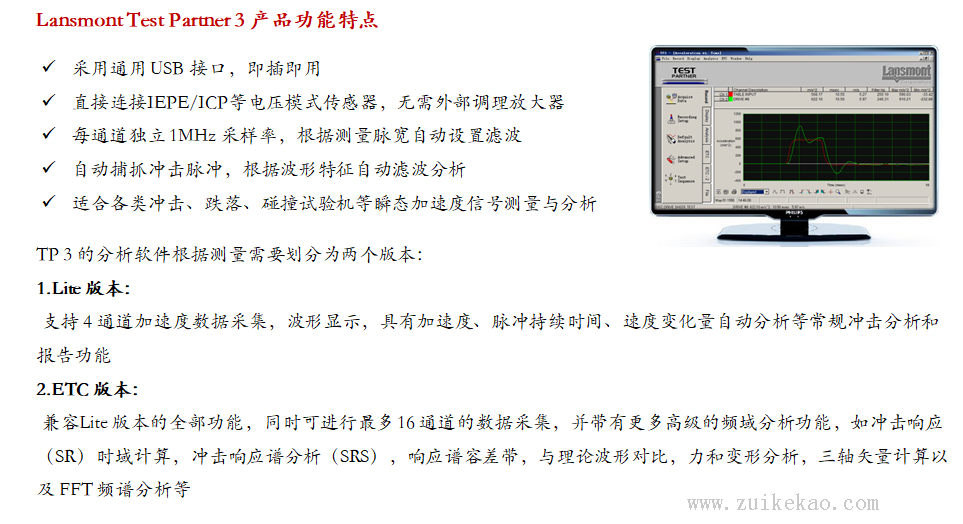

Lansmont Test Partner 3 产品功能特点

  • 采用通用 USB 接口,即插即用

  • 直接连接IEPE/ICP等电压模式传感器,无需外部调理放大器

  • 每通道独立 1MHz 采样率,根据测量脉宽自动设置滤波

  • 自动捕抓冲击脉冲,根据波形特征自动滤波分析

  • 适合各类冲击、跌落、碰撞试验机等瞬态加速度信号测量与分析

TP 3 的分析软件根据测量需要划分为两个版本:

1.Lite 版本:

支持 4 通道加速度数据采集,波形显示,具有加速度、脉冲持续时间、速度变化量自动分析等常规冲击分析和报告功能

2.ETC 版本:

兼容Lite 版本的全部功能,同时可进行最多 16 通道的数据采集,并带有更多高级的频域分析功能,如冲击响应(SR)时域计算,冲击响应谱分析(SRS),响应谱容差带,与理论波形对比,力和变形分析,三轴矢量计算以及 FFT 频谱分析等

TP3 冲击试验加速度分析

  • 冲击试验中,需要分析冲击加速度波形、脉宽、峰值加速度、谱形、容差带、冲击响应谱等信息。

  • TP3自动完成冲击波形的触发捕抓,自动滤波处理,自动计算冲击加速度,脉宽,速度变化量,容差,SRS等。

  • 无缝对接各种冲击试验机。

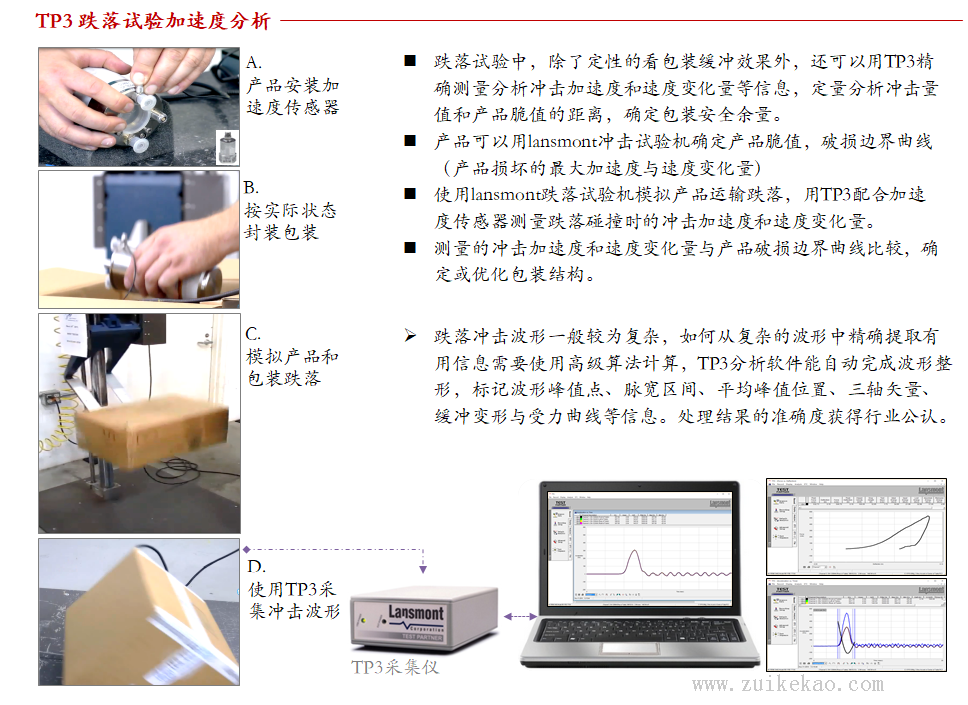

TP3 跌落试验加速度分析

  • 跌落试验中,除了定性的看包装缓冲效果外,还可以用TP3精确测量分析冲击加速度和速度变化量等信息,定量分析冲击量值和产品脆值的距离,确定包装安全余量。

  • 产品可以用lansmont冲击试验机确定产品脆值,破损边界曲线(产品损坏的最大加速度与速度变化量)

  • 使用lansmont跌落试验机模拟产品运输跌落,用TP3配合加速度传感器测量跌落碰撞时的冲击加速度和速度变化量。

  • 测量的冲击加速度和速度变化量与产品破损边界曲线比较,确定或优化包装结构。

  • 跌落冲击波形一般较为复杂,如何从复杂的波形中精确提取有用信息需要使用高级算法计算,TP3分析软件能自动完成波形整形,标记波形峰值点、脉宽区间、平均峰值位置、三轴矢量、缓冲变形与受力曲线等信息。处理结果的准确度获得行业公认。

分析软件

TP3支持0.01~500毫秒脉宽的冲击波形精确分析。完成数据采集,自动滤波处理,加速度幅值、 持续时间、速度变化量分析,冲击响应SR时域计算,冲击响应谱SRS分析,响应谱容差带,理论波形参考对比,常用时域容差带,三轴矢量,力和变形以及 FFT分析,并生成各类报告等。

支持2~16个IEPE/ICP 传感器直连,支持多种触发方式,匹配兼容各类冲击、跌落、碰撞试验机,是瞬态加速度测量的理想工具。数据精准可靠,是各类标准组织首选产品!
