美国Lansmont PDT 80M 跌落试验机,模拟包装跌落机,包裹跌落测试台,落下试验机,单翼双翼模拟跌落测试设备,GB 4857.5,ISO 2248,ASTM D5276标准(进口.兰斯蒙特)
编号: 10C-001-LAN
品牌: 美国lansmont(蓝氏)
型号: PDT 80M
规格: 负载80kg
概述: PDT 80M是Lansmont经济型跌落试验机,PDT 80M结合了精确定位技术与快速充气技术,但它不配备电机提升定位系统,而是通过手动定位。PDT80M独有的反平衡组件使跌落高度的设定既方便又容易。系统支持80.kg公斤负载,通过脚踏开关来控制跌落。
分类: 产品跌落试验机
产品详情

Lansmont(美国蓝氏)进口精密跌落试验机 PDT80M-01.png



Lansmont(美国蓝氏)进口精密跌落试验机 PDT80M-03.png



Lansmont(美国蓝氏)进口精密跌落试验机 PDT80M-08.png



Lansmont(美国蓝氏)进口精密跌落试验机 PDT80M-04.png



Lansmont(美国蓝氏)进口精密跌落试验机 PDT80M-05.png



Lansmont(美国蓝氏)进口精密跌落试验机 PDT80M-06.png


Lansmont(美国蓝氏)进口精密跌落试验机 PDT80M-07.png



Lansmont(美国蓝氏)进口精密跌落试验机 PDT80M-09.png



美国Lansmont PDT 80M 跌落试验机,模拟包装跌落机,包裹跌落测试台,落下试验机,单翼双翼模拟跌落测试设备,GB 4857.5,ISO 2248,ASTM D5276标准(进口.兰斯蒙特)

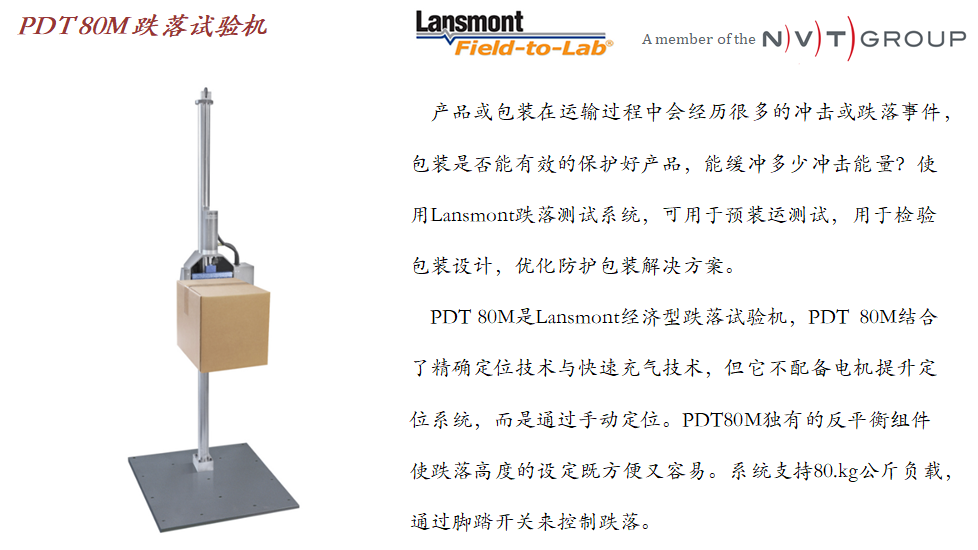

产品或包装在运输过程中会经历很多的冲击或跌落事件,包装是否能有效的保护好产品,能缓冲多少冲击能量?使用Lansmont跌落测试系统,可用于预装运测试,用于检验包装设计,优化防护包装解决方案。PDT 80M是Lansmont经济型跌落试验机,PDT 80M结合了精确定位技术与快速充气技术,但它不配备电机提升定位系统,而是通过手动定位。PDT80M独有的反平衡组件使跌落高度的设定既方便又容易。系统支持80.kg公斤负载,通过脚踏开关来控制跌落。

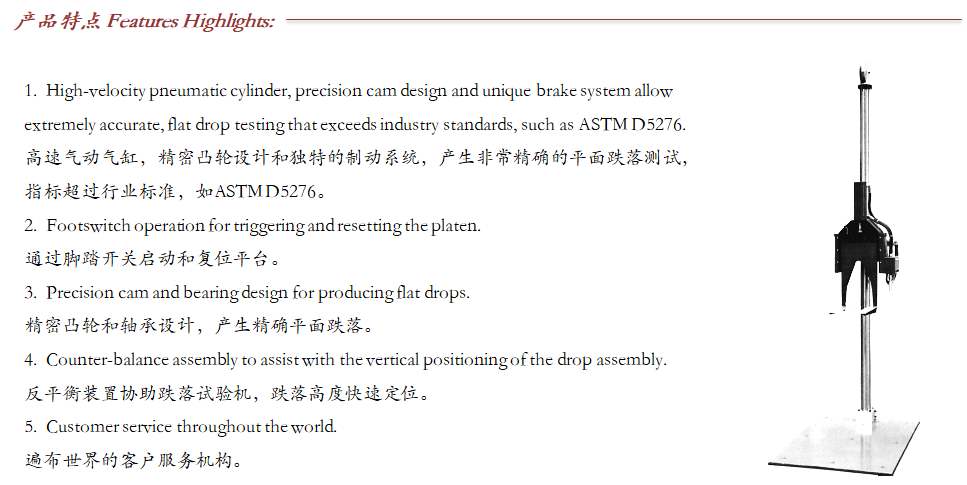

产品特点 Features Highlights:

1.   High-velocity pneumatic cylinder, precision cam design and unique brake system allow extremely accurate, flat drop testing that exceeds industry standards, such as ASTM D5276.

高速气动气缸,精密凸轮设计和独特的制动系统,产生非常精确的平面跌落测试,指标超过行业标准,如ASTM D5276。

2.   Footswitch operation for triggering and resetting the platen.

通过脚踏开关启动和复位平台。

3.   Precision cam and bearing design for producing flat drops.

精密凸轮和轴承设计,产生精确平面跌落。

4.   Counter-balance assembly to assist with the vertical positioning of the drop assembly.

反平衡装置协助跌落试验机,跌落高度快速定位。

5.   Customer service throughout the world.

遍布世界的客户服务机构。

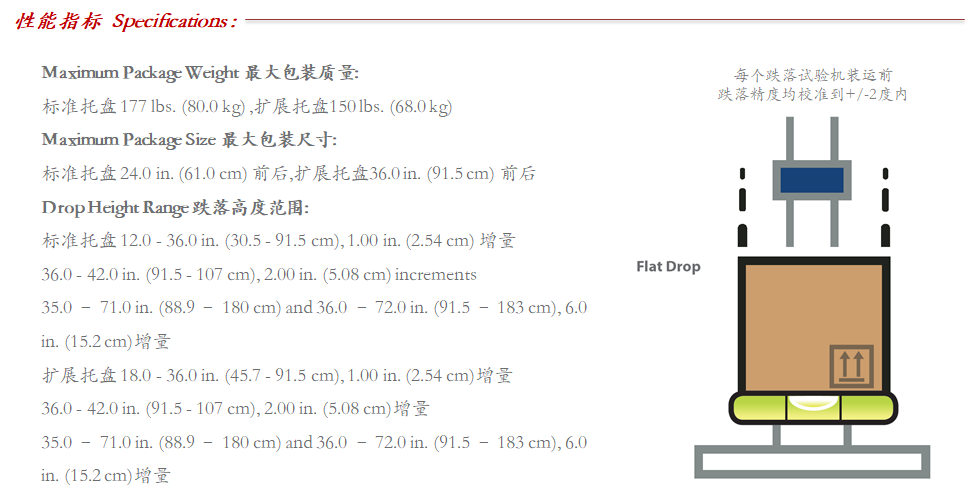

性能指标   Specifications :

1.Maximum Package Weight 最大包装质量:

标准托盘 177 lbs. (80.0 kg) ,扩展托盘150 lbs. (68.0 kg)

2.Maximum Package Size 最大包装尺寸:

标准托盘 24.0 in. (61.0 cm) 前后,扩展托盘36.0 in. (91.5 cm) 前后

3.Drop Height Range 跌落高度范围:

标准托盘 12.0 - 36.0 in. (30.5 - 91.5 cm), 1.00 in. (2.54 cm) 增量

36.0 - 42.0 in. (91.5 - 107 cm), 2.00 in. (5.08 cm) increments

35.0 – 71.0 in. (88.9 – 180 cm) and 36.0 – 72.0 in. (91.5 – 183 cm), 6.0 in. (15.2 cm)增量

扩展托盘 18.0 - 36.0 in. (45.7 - 91.5 cm), 1.00 in. (2.54 cm)增量

36.0 - 42.0 in. (91.5 - 107 cm), 2.00 in. (5.08 cm)增量

35.0 – 71.0 in. (88.9 – 180 cm) and 36.0 – 72.0 in. (91.5 – 183 cm), 6.0 in. (15.2 cm)增量

4.每个跌落试验机装运前跌落精度均校准到+/-2度内

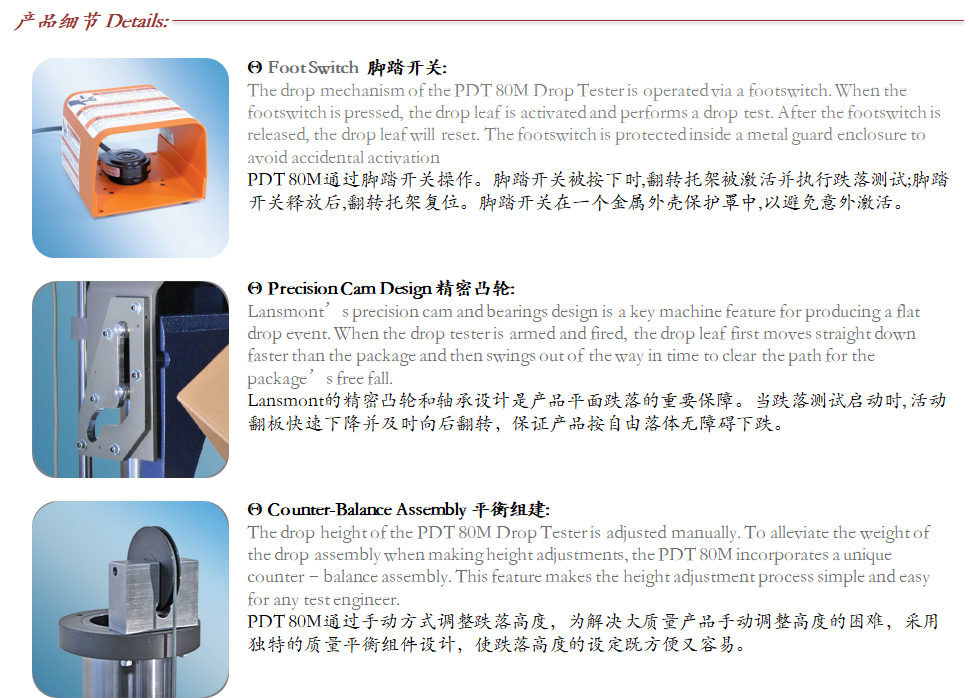

产品细节 Details:

Θ Foot Switch   脚踏开关:

The drop mechanism of the PDT 80M Drop Tester is operated via a footswitch. When the footswitch is pressed, the drop leaf is activated and performs a drop test. After the footswitch is released, the drop leaf will reset. The footswitch is protected inside a metal guard enclosure to avoid accidental activation

PDT 80M通过脚踏开关操作。脚踏开关被按下时,翻转托架被激活并执行跌落测试;脚踏开关释放后,翻转托架复位。脚踏开关在一个金属外壳保护罩中,以避免意外激活。

Θ Precision Cam Design 精密凸轮:

Lansmont’s precision cam and bearings design is a key machine feature for producing a flat drop event. When the drop tester is armed and fired, the drop leaf first moves straight down faster than the package and then swings out of the way in time to clear the path for the package’s free fall.

Lansmont的精密凸轮和轴承设计是产品平面跌落的重要保障。当跌落测试启动时, 活动翻板快速下降并及时向后翻转,保证产品按自由落体无障碍下跌。

Θ Counter-Balance Assembly 平衡组建:

The drop height of the PDT 80M Drop Tester is adjusted manually. To alleviate the weight of the drop assembly when making height adjustments, the PDT 80M incorporates a unique counter–balance assembly. This feature makes the height adjustment process simple and easy for any test engineer.

PDT 80M通过手动方式调整跌落高度,为解决大质量产品手动调整高度的困难,采用独特的质量平衡组件设计,使跌落高度的设定既方便又容易。

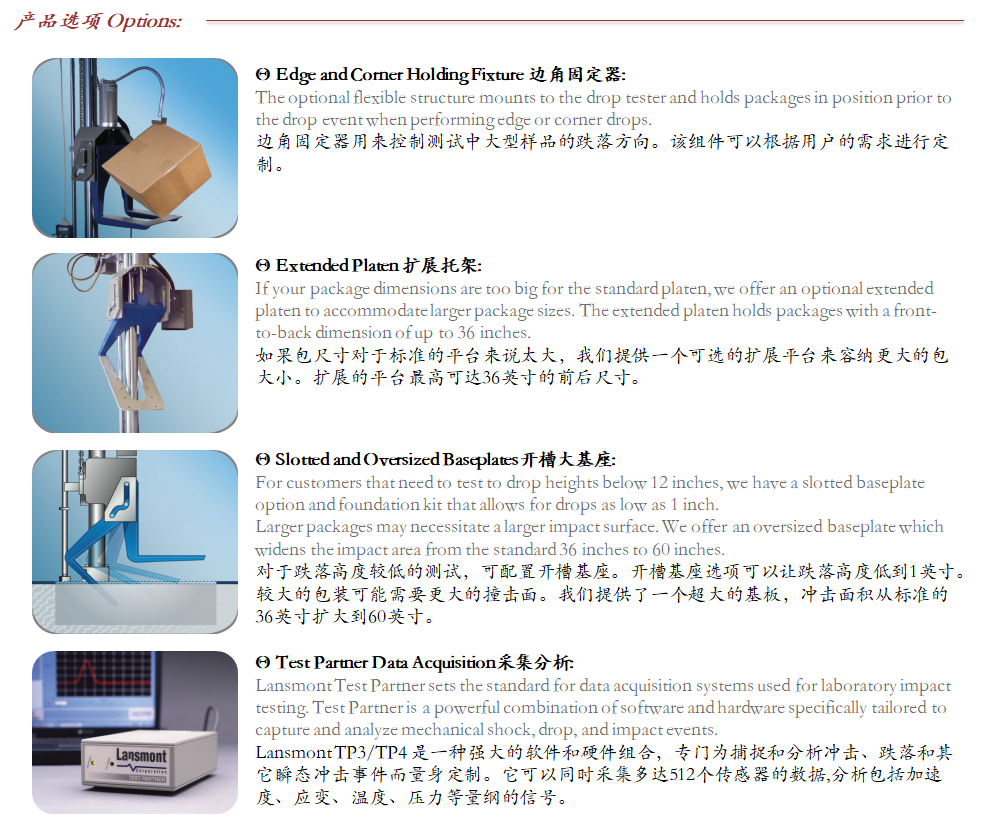

产品选项 Options:

Θ Edge and Corner Holding Fixture 边角固定器:

The optional flexible structure mounts to the drop tester and holds packages in position prior to the drop event when performing edge or corner drops.

边角固定器用来控制测试中大型样品的跌落方向。该组件可以根据用户的需求进行定制。

Θ Extended Platen 扩展托架:

If your package dimensions are too big for the standard platen, we offer an optional extended platen to accommodate larger package sizes. The extended platen holds packages with a front-to-back dimension of up to 36 inches.

如果包尺寸对于标准的平台来说太大,我们提供一个可选的扩展平台来容纳更大的包大小。扩展的平台最高可达36英寸的前后尺寸。

Θ Slotted and Oversized Baseplates开槽大基座:

For customers that need to test to drop heights below 12 inches, we have a slotted baseplate option and foundation kit that allows for drops as low as 1 inch.

Larger packages may necessitate a larger impact surface. We offer an oversized baseplate which widens the impact area from the standard 36 inches to 60 inches.

对于跌落高度较低的测试,可配置开槽基座。开槽基座选项可以让跌落高度低到1英寸。较大的包装可能需要更大的撞击面。我们提供了一个超大的基板,冲击面积从标准的36英寸扩大到60英寸。

Θ Test Partner Data Acquisition采集分析:

Lansmont Test Partner sets the standard for data acquisition systems used for laboratory impact testing. Test Partner is a powerful combination of software and hardware specifically tailored to capture and analyze mechanical shock, drop, and impact events.

Lansmont TP3/TP4 是一种强大的软件和硬件组合,专门为捕捉和分析冲击、跌落和其它瞬态冲击事件而量身定制。它可以同时采集多达512个传感器的数据,分析包括加速度、应变、温度、压力等量纲的信号。


产品应用 Applications:

Controlled Orientation 跌落方向控制:

Test procedures and industry standards specify the requirement for controlled orientation drops, resulting in test sample impacts on predetermined faces, corners and edges. Lansmont Precision Drop Testers are built in accordance with ASTM D5276 requirements.

按照行业标准测试程序,跌落测试样本对预定冲击面执行面、角和边的冲击测试。Lansmont精密跌落测试仪满足ASTM D5276等国际和国内标准,执行标准规定面、角、边、测试。

Hazard Drops 障碍跌落

In reality, not all items are dropped on flat, laboratory-style floors. In fact, some small parcel distribution tests require drops to occur on a predetermined hazard.

并不是所有的物品跌落都在平整的或者像实验室一样的地板上,一些客户在用Lansmont跌落试验机测试小型的包裹跌落时,会在底板放置阻碍块,模拟更真实的环境。

Product Drops产品跌落

Lansmont customers use drop testers to perform bare product drop testing to simulate in-use events that may occur once out of their protective packaging and in the hands of the consumer.

Lansmont客户使用跌落试验机来执行产品裸露跌落测试,以模拟在没有保护包装或在消费者手滑落时可能发生的跌落事件。

Extended Height 扩展高度

Dangerous goods packages undergo severe drop tests during certification testing. Other high performance products and packages also need to survive high energy impacts. Lansmont offers extended height drop testers to satisfy these testing applications. Custom drop height options are available to extend your machine drop height range.

在认证测试期间,危险货物包装会经历更严格的跌落测试;其它高性能的产品和包装也需要抵抗更高能耗的冲击,Lansmont提供了可扩展高度选件来满足这些测试应用要求。
